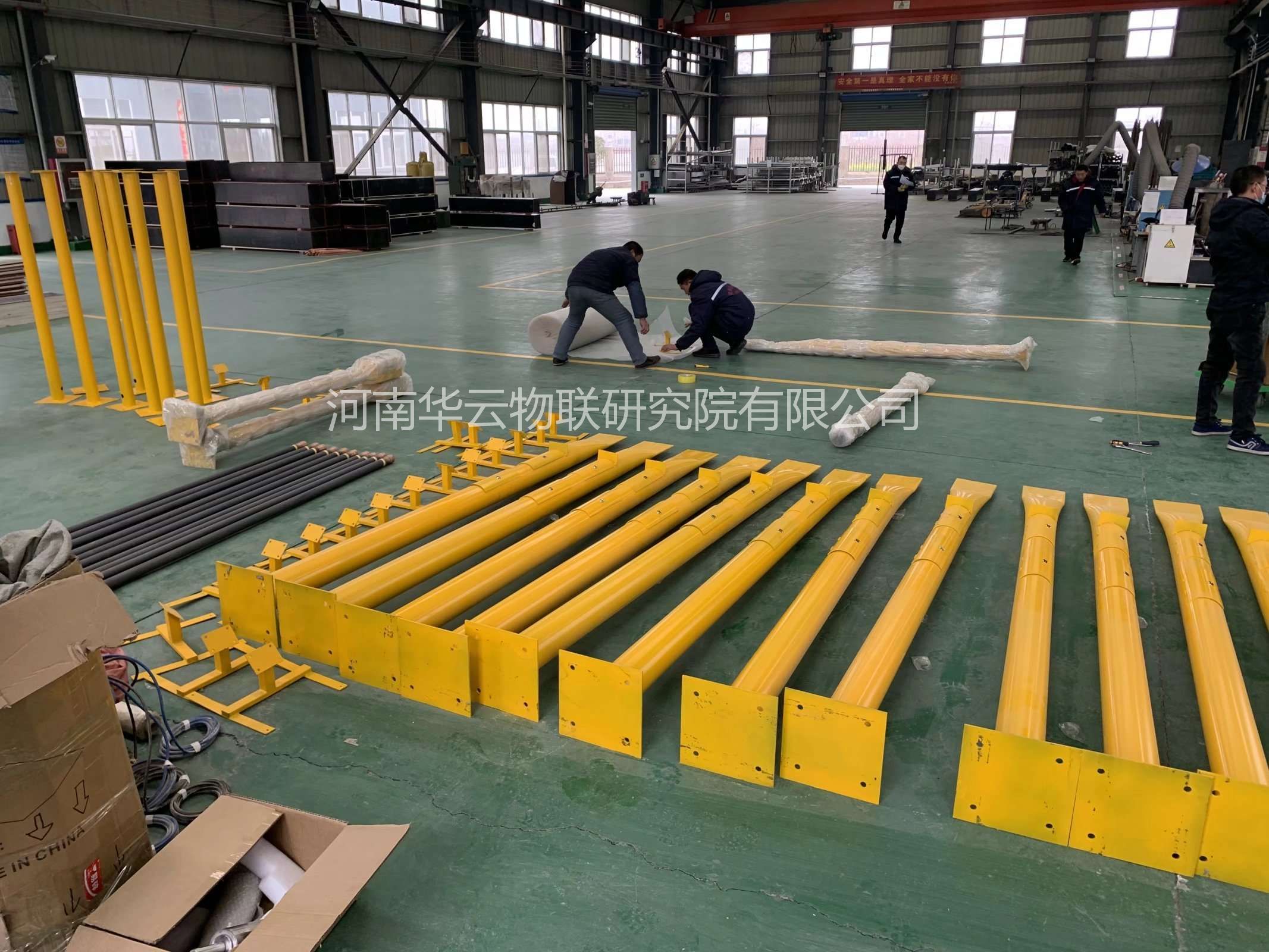

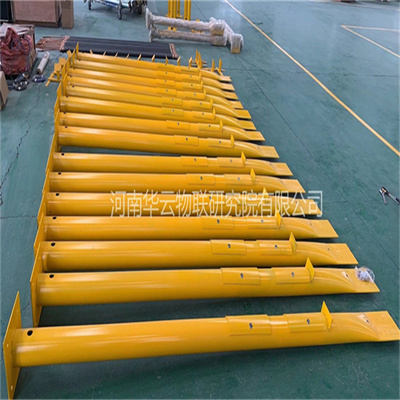

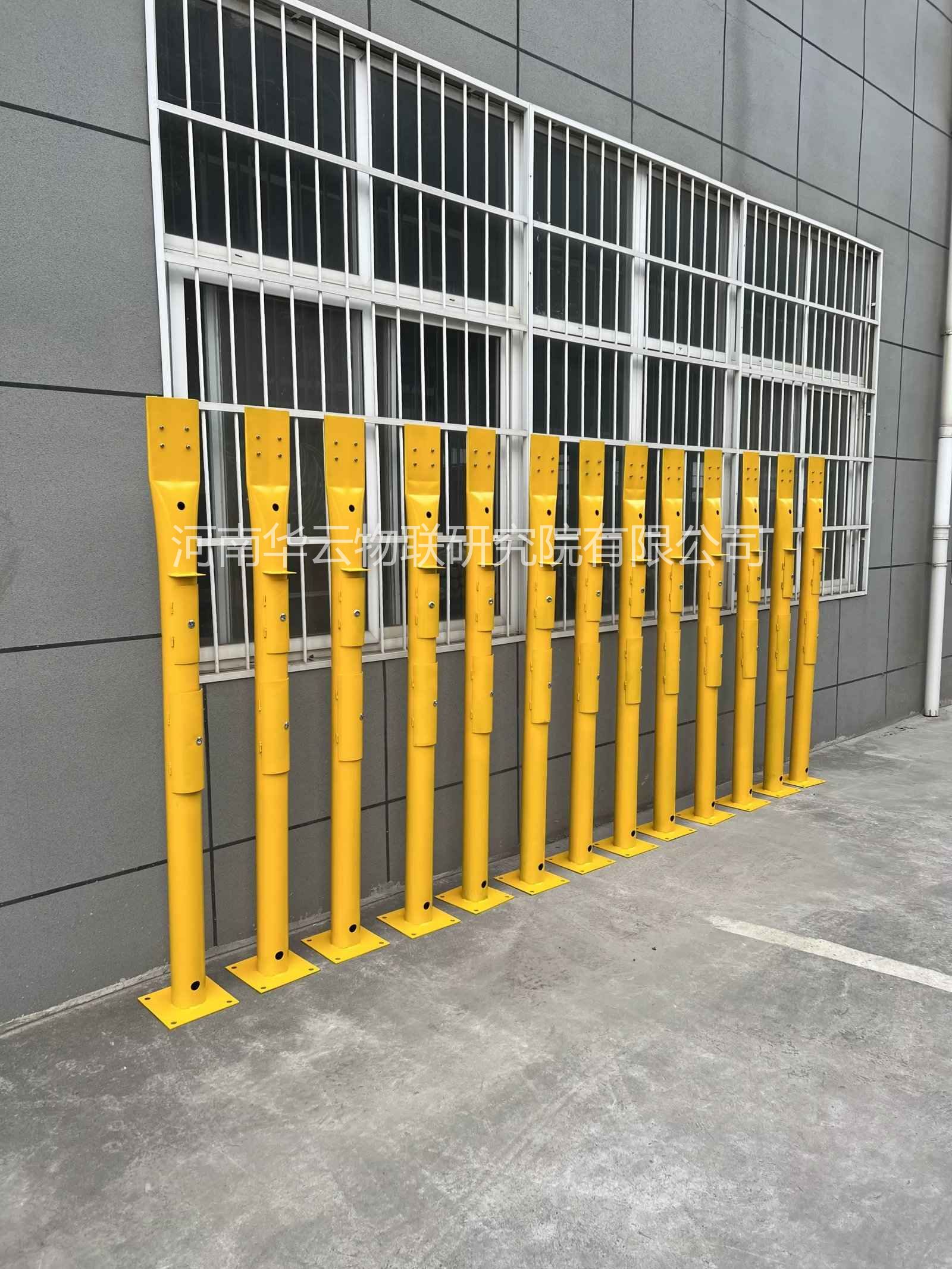

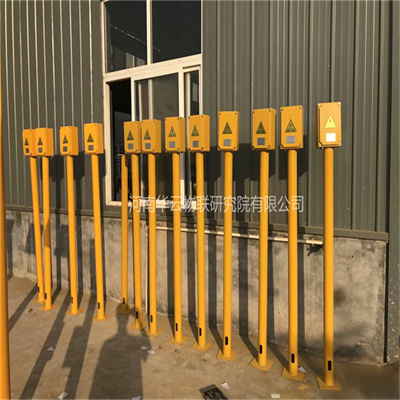

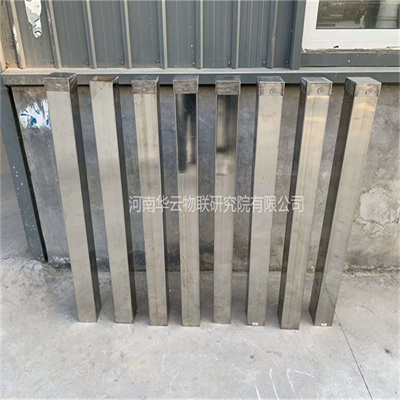

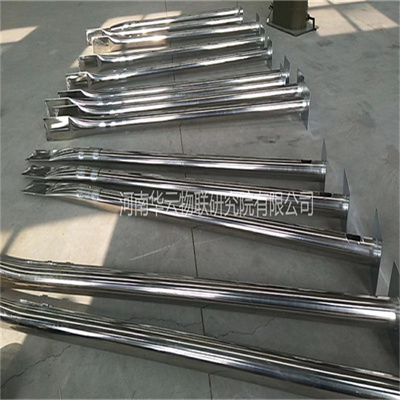

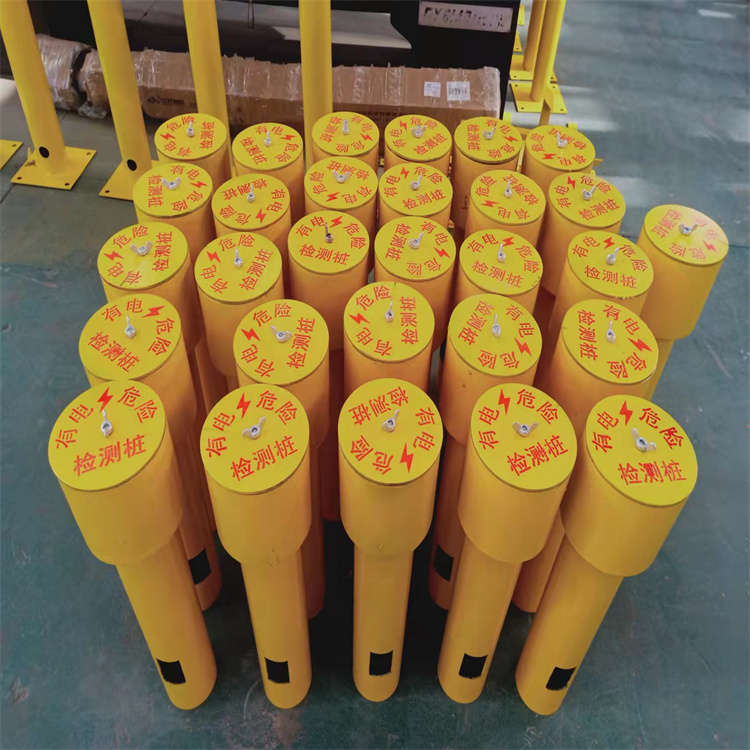

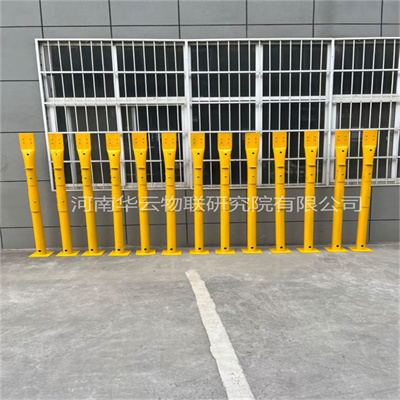

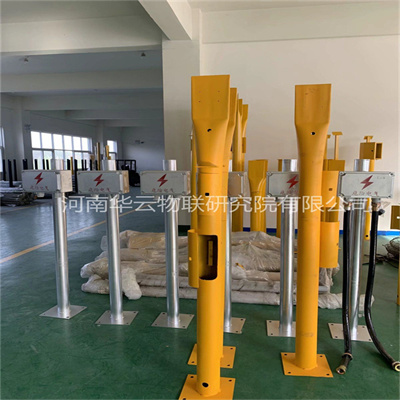

金属测试桩 ①测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成. ②桩体应采用规格为∮108mm的钢管,壁厚为4mm,长度为2m(或按要求定做);测试桩外壁为喷涂橘黄色防腐层。 ③桩体内对应测试门处装有便于测试电缆连接并与桩体绝缘的稳固接线板。 ④测试桩底部有能使其稳固的结构;测试桩顶部应留有安装铭牌的空间和预留孔,便于铭牌拧接或铆接;测试桩上应有一个可以锁上的门,并配有特殊的专门钥匙。 ⑤接线端子:(俗称接线柱)根据测试导线的多少可分为6柱。接线端子适于连接截面为4~6平方的电缆。 每个测试装置中至少有两根电缆与滚到连接，电缆应采用颜色或其他标记法进行区分，并做到全线统一。目前，通常沿管道10km左右安装一支电流测试桩，其目的是测量管道内部电流。由于管道受杂散电流干扰日益严重，这种电流测量意义不大。我来评估管道防腐层的电阻率，可以用两只电位测试桩之间的管段为电流测量段，测量两对测试桩之间的管段散失的电流并以此计算防腐层绝缘电阻率。对于穿跨越管段，应在管道连头前进行测量，这样测量会简单得多，因为设备输出电流即为该管段上散失的电流。

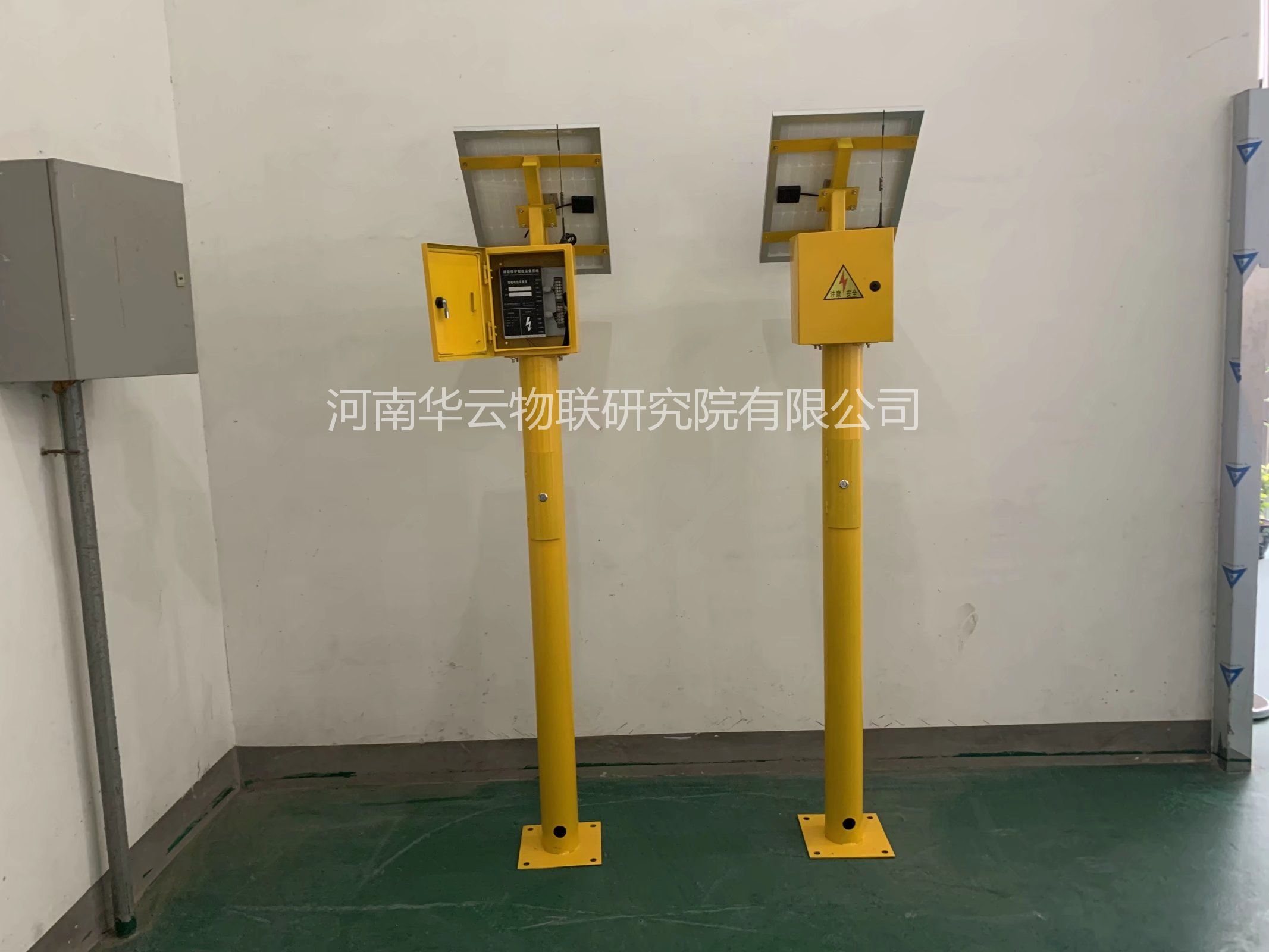

产品详情 （1）定时工作模式:每天定时采集和上传数据 （2）连续采集模式:支持 24 小时连续采样，可根据设定的时间段采样并对所有数据存储 （3）监测工作模式:一定时间间隔( 可自行设定 （4）断电测试电位曲线快速采集工作模式:根据系统设置的时间段，支持面向断电测试的电位数据快速采集，小采集间隔 30ms，默认手动测试 （5）具有远程控制功能: 通过配套系统软件，可以调整监测仪的采样时间采样频率、断电测试采样时间、连续采样时间等工作模式和工作参数 （6）具有通讯异常保护功能: 具有数据存储功能，在通讯异常时，/在定时采集模式下，每天采集上传一次数据，能够存储 1 年以上运行数据，保证测试数据不丢失，在通讯恢复时，可以自动上传数据 （7）采用极化探头，具有抗交流干扰能力。 （8）可手动测试。 测试桩一般埋设在管道或管网沿线，用于检测管道或管网的阴极保护的参数。根据被保护管道或管网的使用寿命，需要技术人员连续几年甚至几十年对保护电位进行检测。特别是一些长输管道，每几公里就会设一个测试桩，且测试桩一般埋设在野外，不但没有市电，工作量大且对检测人员技术要求较高（比如：针对带有参比电极的测试桩需要检测人员带着万用表或电位测试仪沿线检测；针对不带参比电极的测试桩，需要检测人员携带万用表和便携式参比电极沿线检测） 基于以上诸多问题，研发并生产出了新型太阳能智能电位测试桩，新型智能电位测试桩实现了随时随地接收管道或管网被保护电位的各项参数。

长输管道智能测试桩具备以下功能: 1.检测管道内压力并将测量数据上传到工作站,提高管道泄漏的检测精度。 2.管道阴极保护电位的自动检测及远传,实现管道阴极保护电位的连续自动在线测量。 3.管道内异物的检测,当管道内有异物或清管球通过时自动检测,并将测量数据上传到工作站。 4.管线振动检测,当附近管道上有盗油分子盗油时管道会产生振动,智能测试桩检测到振动后,上传到工作站,工作站对数据进行处理并报警。 为实现长输管道的现代化管理,加强对盗油情况的监控,研制高可靠性、高精度的长输管道智能测试桩十分必要。 长输管道智能测试桩选用了先进的微电脑处理芯片及华为3G通讯模块EM660 EVDO无线数据终端,实现了管线内压力,振动、阴极保护电压,过球等数据检测及远传。采用了模型识别及信号自动分段技术,消除了各种干rao,能够有效的识别盗油产生的振动及管道泄漏情况,有效的保护管道。 我司是研制、开发、生产、销售、镁合金牺牲阳极、铝合金牺牲阳极、锌合金牺牲阳极、镁带、锌带、预包装高硅铸铁阳极、贵金属氧化物阳极、深井阳极、恒电位仪、测试桩、参比电极、铝热焊剂及阴极保护配套产品，镁合金棒、镁合金深加工等多种规格

引起城市埋地燃气管道腐蚀的原因主要为： 第一，城市环境中的杂散电流极易干扰管道涂层的正常使用，杂散电流不仅会破坏管道涂层，还会加速管道的腐蚀﹔ 第二，燃气管道涂层检测标准在我国还不太成熟，涂层材料质量往往会出现参差不齐。经过长时间的使用后，由于涂层黏接力不足的影响，管道涂层会出现凹凸不平等问题。 第三，深埋施工过程中，由于施工单位和人员问题也会造成管道涂层的一定损伤，损坏涂层的严密性，长期运行后势必出现管道腐蚀问题。 第四，在部分地下水位较高的城市地区，土壤透气性较差，再加上土壤中的大量腐蚀性细菌，会增加埋地燃气管道的腐蚀速率。 城市埋地燃气管道的所处区域人口数量大，人员活动复杂，相对于的传统的长输管道测试桩而言，城市燃气管道的测试桩由于人员盗窃容易丢失，因此，需要对测试桩进行改进，增加防盗功能。 改进后的防盗测试桩由混凝土制成，且为中空长方体结构。测试点为与测试桩顶部的接线盒内，接线盒下方有塑料管通入桩内。经过改进后的测试桩其生产及安装需要满足以下几点：测试桩内铜片厚度要大于l mm ；桩内电缆要采用机器加工成型切直接大于10 mm的黄铜电缆﹔桩内木板厚度要大于5 mm ；采用C25混凝土对测试桩进行整体浇筑，桩内钢筋采用直接大于5 mm的Q235钢材料，其钢筋骨架距离要大于100 mm ；桩内塑料厚度要大于4 mm。

测试桩类型 直径 长度 钢管测试桩 Φ 114 1.5 米 －3 米 防雨测试桩 Φ 114 1.5 米 －3 米 产品特点 1、精确监测阴极保护状态。用于牺牲阳极保护的电位测量。 2、在外加电流阴极保护系统中，作自动控制的稳定信号源， 适用于埋地管道及地下金属构筑物的阴极保护工程。 3、可埋设在需要监测而又不能进入的位置。如：大型容器 底中心位置；地下燃料库与化学储罐之间不能接近的位置 城市路面底下的管网等。可在工程施工期间预先埋设，长期使用。 4、管道阴极保护的遥测信号源。 可根据客户需求生产不同形状、不同规格产品 测试桩用途 主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。 我司是研制、开发、生产、销售、镁合金牺牲阳极、铝合金牺牲阳极、锌合金牺牲阳极、镁带、锌带、预包装高硅铸铁阳极、贵金属氧化物阳极、深井阳极、恒电位仪、测试桩、参比电极、铝热焊剂及阴极保护配套产品，镁合金棒、镁合金深加工等多种规格

绝缘接头测试桩 其功能为用来测试绝缘装置(绝缘接头或绝缘法兰，近年新安装的以接头居多)的绝缘性能。一般接线板上需要连接6根线缆，分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池。 接线板上共有8个接线柱(不同产品数量不等)，其中1#、3#(编号顺序为由左到右，由上而下，下同)接线柱为装置阴极保护侧,由管道上引出,5#为锌电池，3#和5#相连;2#、4#为装置非阴极保护侧，6#为锌电池(与5#的锌电池为一套产品，中间由绝缘片隔离，埋设在管道附近)，4和6#相连;7#、8#为预留接线柱 日常测试时，需要分别测量绝缘装置两侧的管地电位(下称电位)，即1#与参比电极的电位V1#、2#与参比电极的电位.V2#。通过V1#和V2#的差值情况(>100mV时表明绝缘良好，<5mV时表明绝缘失效，5~100mV需要改变条件或其他方法判定)判断绝缘接头的绝缘性能。锌接地电池的开路电位有时也需要测量，测量时3#和 5#、4#和6#需要断开连接，单独测量5#、6#的相对于参比电极的管地电位，测量完成后恢复连接。

详细说明： 应用范围： （1） 埋地钢质长输管道及金属结构物、站场阀室、大型储油罐区域的阴保护电流、电位数据采集、传输、分析管控； （2） 管道在通过人迹罕至或者需要严格管控地段，杂散电流干扰严重管段，穿跨越地段等，实现数据及时准确的采集、传输、分析管控。 产品特点： （1） 产品软件使用BS结构，内部设有超ji终端，信息可S权共享； （2） 可通过无线、纳米光缆传输，实现自动采集； （3） 程序设有内部纠错系统，硬件上具有死机自唤醒功能。采集仪满足埋地或户外安装要求，冷却形式为自冷方式，使用温度范围为-25℃至+55℃； （4） 采集仪供电系统为长寿命一次性电池供电，电池总容量30Ah或太阳能供电系统供电，可持续使用20年； （5） 防雷电冲击功能：大放电电流大于60kA。设备采集输入端承受15kV瞬时（20μs）直流高压后，能正常工作； （6）抗交流干扰：具有滤波功能，能够在30V以下的交流干扰电压环境下正常工作。 （7） 产品软件可以与SCADA系统共享数据库，提供数据采集端口。 主要性能： （1）阴保护电位采集： 采样范围为-3.0V～+3.0V，精度为0.001V，采样误差小于5mV，采样时间1s、采样速率为10次/s、取平均值发送。 （2） 管道杂散交流干扰电流采集： 采集范围0V～100V； 电位采样误差小于±10mV； 采样时间1s、采样速率为10次/s、取平均值发送； （3） 管道阴保护通、断电电位采集： 采样范围为-3.0V～+3.0V； 精度为0.001V 采样误差要求小于5mV；

测试桩内面板采用加厚型面板,且面板上方有6个孔洞,便于面板与桩体进行有效连接,面板上方分别标注为阳1、阳2阴极(管道)参比,提高阴极保护效果检测效率。桩体内共有5个特制接线柱,其中2个各与1支阳极连接,1个与管道连接,工作时将2个阳极接线柱通过阳极紫铜片短接,构成阳极组,将管道接线柱通过管道紫铜片与阳极⒉接线柱短接,从而使得保护电流到达管道。另外1个接线柱接参比电极,1个接线柱接试片,试片材质与埋地钢管材质相同。桩体内紫铜片采用加厚型,增加其铜片强度、延长使用寿命。通过紫铜片拆接组合,可从5个接线柱上方便、全面地测试保护电位、腐蚀电位、阳极开路电位、阳极保护电流、阳极接地电阻、管道接地电阻等参数。 具体的,所述桩体与桩盖之间设置一柔性防水密封圈。较佳的,所述柔性防水密封圈为截面形状为长方形的聚丙烯密封圈。聚丙烯密封垫圈具有高柔性,易压缩的特点,而横截面为长方形的密封圈能够增加密封圈与上下边缘的接触面积,有效的提升密封性能,避免地下水,雨水等的渗入。 桩体为PE燃气管材桩体,所述桩盖为聚丙烯树脂桩盖。桩体选用跟PE燃气管相同材质的材料制作,该PE管材具有高刚度、高强度以及耐腐蚀、使用寿命的特点,与桩体的特点能够良好的契合。而桩盖采用聚丙烯树脂材料,使桩盖有较强的拉伸强度、优良的弯曲疲劳性、良好的耐热性和耐酸性。 测试桩的具体使用过程如下:安装时将测试桩横担压在钢铁阀井下,钢铁阀井盖与地面相平。测试桩内短接紫铜片的固定采用铜质蝶形螺母,可用手旋紧或放松。测试井内回填细土,便于测试时插入饱和硫酸铜参比电极。测试桩底部悬空,回填土距离测试桩底部5cm,防止雨水进行检测井内检测桩处于侵泡环境。阳极、管道、参比(试片)接线由桩体底部进行桩体内,且接入处电缆增设防水头,防止地下水渗入桩体内。

阴极保护智能测试桩是一种专门针对管道阴极保护监测的智能化设备，此设备可以自动采集数据，并在采集数据后自动上传至服务器。测试桩内部有时钟，我们可以预先设计一个上传时间，在设计好的时间点采集和上传数据。阴保智能测试桩内部采用目前高标准高精度的A/D转换芯片，能够保证测试桩采集数据的准确性。测试桩内部有ARM和MCU，此芯片功耗低可靠性高，能够使测试桩自动采集数据，并把采集到的数据正常上传。内置的EMI抗干扰滤波电路，以及科学的防雷电路能够保证设备的正常稳定运行。 阴极保护远程监测智能测试桩设备内部还有GPS定位芯片，能够在客户端平台上显示*的地理位置，不仅方便其寻找，而且在地理位置信息平台上把显示的所有采集点的位置信息连接起来能够得到管道的位置和走向。阴保智能测试桩采用了大容量一次性的锂电池，设置每天采样一次上传一条的情况下使用，电池设计使用的寿命为5到7年时间，使用时间非常久。 阴极保护远程监测智能测试桩设备在设计的时候设计为高度集成和小型化，这种设计可以兼容市面上95%的普通测试桩，这样在以后添加智能化设备时不需要再重新更换测试桩，节约了人力和物力上的成本。设备的使用环境温度非常广泛，从零下25℃到零上65℃的环境范围内都可以正常使用。为了考虑到不同的使用环境，我公司把整机做到了防尘防水的设计，外壳满足的IP66级别的防护标准，能够满足更恶劣的使用环境。量程DC±3V AC 0~50V，精度DC≤5mv AC≤0.5V，工作电压5~8v，工作电流200ma设备的技术参数。

新型阴极保护智能测试桩不仅可以自动测量管道的阴保电位、自然电位、断电电位等阴极保护数据，还可以检测管道上杂散电流的干扰数据如交流感应电压、交流杂散电流密度等数据，方便管理人员排除管道的杂散电流干扰 为管道平稳运行提供了完整数据监测功能。 智能测试桩通过与埋地的长效参比电极及极化试片配合应用，实现采集管道的通电电位、自腐蚀电位、断电电位以及交流干扰电压、交流杂散电流等数据。数据经由设备的高精度运放电路及A/D数模转换电路，转换成计算机识别的二进制数据，经由CPU处理打包转码，通过板载4G通讯模块发送至服务器，并由服务器进行数据解析及存储。客户只需要使用浏览器登录B/S架构软件页面，即可查看管道各个测试的阴极保护数据。 阴极保护智能测试桩能够有效的减少对长输管道阴极保护效果监控上投入的人力、物力，同时提高数据传输的及时性和可靠性；降低阴极保护系统的管理和运行维护费用，实现完整性管理与重点高危区域的多种方式监控，提前发现预警，避免事故发生，提升阴极保护系统智能化管理水平。
