电厂PLC机组转速监控装置ZKZ-4齿盘测速 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； 1．PLC系统经内部分频后生产测量定时脉冲，周期为50us，其测量精度可达0.01Hz，稳定性高，长期不变。 2．显示电路采用高亮度动态显示方案。 3．信号输入回路有光电隔离。将信号周期取入PLC内，再换算成对应的频率、转速百分比等内容提供显示、记忆。 4．9路输出信号经过放大后驱动继电器输出，其中8个动作点与所定的转速百分比对应，实测转速达到设定值时，对应输出接点动作。 ◆测量信号路数：一路脉冲信号、一路残压信号。 ◆测量频率范围：电频率：0.05～100Hz 机械盘脉冲：＜5KHz ◆测量精度：非线性度＜1% ◆数显内容：发电机频率，转速百分比，各路输出整定值，高转速记忆。 ◆开关量输出信号：转速值信号：7路，每点可由用户在所定范围内整定。 蠕动监测信号：1路装置故障 报警信号：1路，装置异常时接点闭合 ◆模拟量输出：4～20mA（对应于机组转速%Ne～200Ne） ◆输出接点容量:5A/250VAC,2A/30VDC ◆工作环境：温度0～50℃温度＜85%RH ◆外形尺寸：盘装360×320×120mm ◆工作方式：连续 ◆电源：DC220V DC110V或AC220V/50HZ， ◆功耗：30W

差压变送器V6DP5E2CCE0B2V2S2W2 差压变送器V6DP5E2CCE0B2V2S2W2根据自控系统特点不同，由用户选择的V4、V6、V8、V10四种级别智能功能: V4全球第一个电流式菜单提示功能，无需手操器或内置LCD可就地调整 V6多参数三键全智能技术，可就地完成参数设定与功能组态工作。 V8可通过HART通讯手操器和就地按钮实现远程、就地参数设定与功能组态。 V10可实现HART通讯和就地按钮全功能现场组态。根据不同应用，由用户选择的三种传感器，提高现场运行实际精度和可靠性: 过程介质：液体、气体、蒸汽 输出信号：两线制4～20mA，符合NAMUR NE43规范，叠加数字信号（HARTTM协议） 电源：最小电源电压9VDC，12.5VDC（带LCD的型号）最大电源电压45VDC允荆2行、5个字符、外加单位显示 防爆性能：防爆、防水密封外壳；本质安全（符合FM、CSA、NEPSI和KEMA） 零点与量程调整：通过数字通讯或本地按键调整，互不影响 环境温度：-40～85℃ 过程温度：-40～100 ℃（硅油）-40～85℃(氟油） -29～149℃（远传装置充普通硅油） 15～300℃（远传装置充高温硅油） 数显温度：-25～70℃ 故障警告：如果传感器或电路出现故障，自动诊断功能将自动输出3.6或21.0mA(用户可预设定） 阻尼调整：0-32秒通过数字通讯或就地按键调整。 组态：数字通讯（HARTTM协议）或本地按键调整。 测量范围：差压0-0.125KPa至0-7MPa 表压0-0.125KPa至0-42MPa 绝压0-200KPa至0-2.1MPa 精度：量程的±0.075 % 稳定性:0.1 %/1 年 0.25 %/3 年 量程比：100:1

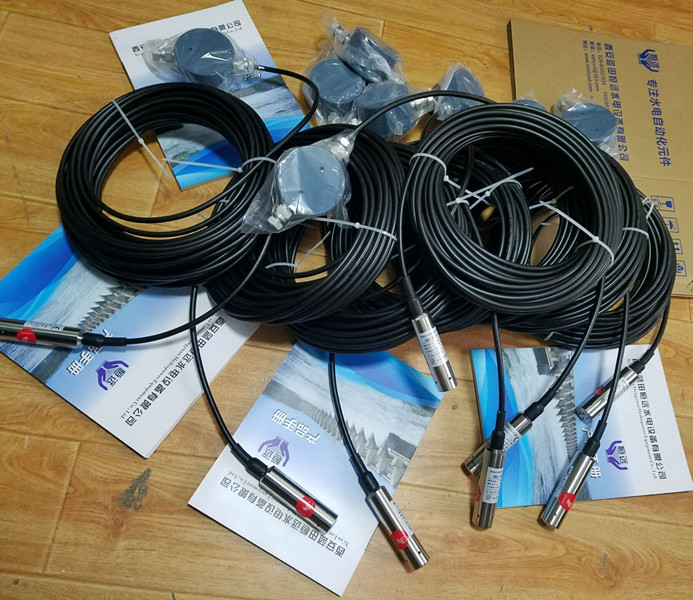

液位传感器SSK231-R2A3B112L10m SSK231防雷液位传感器连接WH6智能液位控制器由液位显示仪表和液位变送器两部分组成。其中液位显示仪表分别由智能数显表，单、双光柱数显表组成，液位变送器分别由普通型，高温型，耐油型和防腐型组成，能够对所测介质的液位进行实时的数字和光柱直观的显示。 量程范围0～1m．．．～200m 允许过载小于等于额定量程的1.5倍 精确度±0.1%（高精） ±0.25%（典型） ±0.5%（最大） 长期稳定性±0.2%F.S/年 （＞20mH2O） ±20mm（≤20mH2O） 工作温度-20℃～80℃ 贮存温度-40℃～120℃ 供电电源15～30VDC（本安型经安全栅供电） 输出信号4～20mA 0～10/20mA 0/1～5VDC 外壳材质铝铸，不锈钢 膜片材质型密封圈氟橡胶电缆聚乙烯通气电缆绝缘电阻 100MΩ,100VDC 防护等级 IP68 防雷等级 三重防雷设计

磁翻板液位信号计UXJC-1600-2.5-B-1传感器 UXJ磁翻版液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位测量。 ■ 结构简单。 ■ 磁翻柱指示器与介质隔离独立安装，可拆卸更换。 ■ 首创钛合金双极性浮子，体积小、强度高，便于液位计安装。 ■ 采用高精准液位变送器，精度高、稳定性好，内置于液位计中，整体结构紧凑、美观。TDS-6569微机自动准同期装置 TDS-6568-N/TDS-6569-N多路并列微机自动准同期装置 TDS-6100自动准同期装置 电量显示仪、数显电量变送器、电量变送器 TDS-3500数字工频表、数字工频变送器 TDS-3800数字电压表、数字显示变送器、变送器 TDS-3900电流表、电流变送器系列仪表 TDS-38900功率数显表、数显变送器、变送器 TDS-389A00智能数字综合电量监控仪 TDS-3600功率因素数显表、数显功率因素变送器 TDS－3E000智能数字电能表 DJT-100 电压监测仪 TDS-389B0功率均衡系统 TDS-ZDL轴电流监测装置 TDS—LC1000励磁调节控制器 XXS-10-8八路 XXS-10-1单路闪光报警器 WZJ-2001温度、转速仪表校验仪 CJX系列常闭式剪断销信号器 ZJX-2、ZJX-3型剪断销信号装置 ZJX-24型剪断销信号装置 TDS-3J00智能计数器 TDS-3D00日历时钟/事故钟/安全天数显示仪

机组齿盘测速装置ZKZ-3转速信号监控装置 zkz-3/t型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■zkz-3/t型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20ma 电流输出，可选485（modbos rtu）通讯输出，可以方便的与全厂计算机监控系统连接。 测量信号路数： 一路脉冲信号、一路pt信号（或永磁机信号） 测量频率范围： 0.05～100hz 测量精度： 非线性度＜1%，转速死区＜0﹒02% 数显内容： 发电机频率，转速百分比，各路输出整定值。 开关量输出信号： 转速值信号：8路，每点可由用户在所定范围内整定。 机组蠕动报警输出信号1路（spst） 装置电源故障报警信号1路 模拟量输出： 4～20ma(对应于机组转速0%ne～200%ne) 通讯输出： 485（modbos rtu） 工作环境： 温度0～50℃ 湿度＜85% 外形尺寸： 盘装160×80×250mm 工作方式： 连续 电源： dc110～340v或 ac85～265v/50hz

技术参数 RDS 应用 铣床和车床 轴数 1、2、3 编码器输入 D-sub，9针孔式接头用于连接BALLGRID直线球栅尺 刀具数量 10 铣床、镗床 数据保存、自诊断功能 车床 半径/直径显示、自动分中、停电自动追数、刀具设定功能 电压 输入电压85Vac~265Vac (±10%) 工作温度 0℃~45℃ (32℉~113℉) 保存温度 -20℃~70℃ (-13℉~158℉) 相对湿度 最大95%，在45℃ (113℉)不凝结 防护等级 IP20 (IEC 60529) 重量 2.6 kg (5.7 lb)
