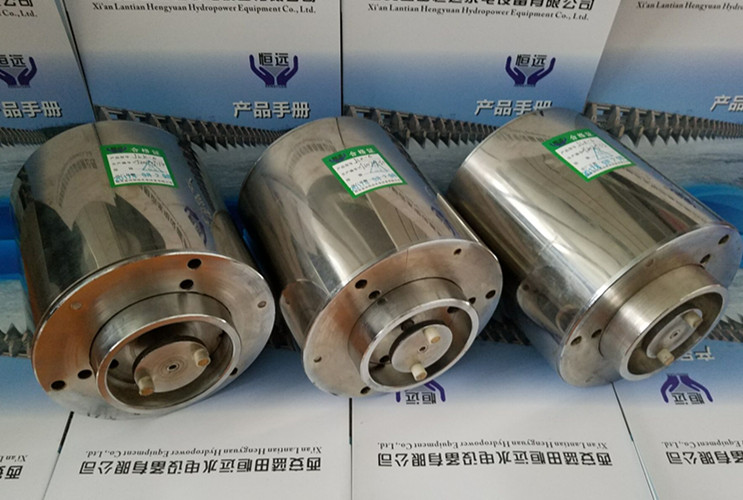

水电厂自动化元件直销JLK-8/JLK-6导叶位置开关 一、用途: JLK型导叶位置开关又叫接力器开关,主要用于水电站反映水轮机导叶开度位置。通过装置中的接点与二次回路联接,可实现机组控制自动化。 JLK-8/JLK-6C/JLK-10本导叶位置开关也可用于各种闸门和阀门上,将其安装在闸门或阀门的传动部位,可实现自动控制。 二、原理与结构: 本导叶位置开关主要由接点组(接点组多少也可由用户提出),凸轮组及传动装置,接线端子等组成。将导叶位置开关底部的联轴盘2个ф9圆柱销插入调速器的圆孔中,本导叶位置开关便与调整轴同时转动。 凸轮组由凸轮组成,每个凸轮有内轮和外轮。内轮固定在主轴上,可以随主轴同转;外轮呈凸轮状,根据控制需要,移动凸轮至要求位置,通过紧固螺钉固定在内轮上,当外轮的凸出部份与微动开关接触,使微动开关受力,开关接点动作。当凸轮凹处朝向微动开关时,微动开关不受力,开关接点释放返回,从而达到开关触点切换的目的。 TDS-D08310A转速信号测控装置 油混水信号器?WIOM350-L100-0-0-1-1 智能温度控制仪TDS-W32310C TDS-X482R1E智能温度巡检仪 多路温度巡检仪TDS-163277 磁翻板液位计BNA31-1000/1450/2-SC-MN 智能转速测控仪NZX-01 齿盘转速信号测控装置TDS-4339-42-6 差压变送器SSK3010G0B0R3NI 一体化电涡流传感器IN-081 主令开关ZL-Z-600-8-M-M 变压器温控器AKM-34 风闸集成制动阀组ZFG-10 顶盖液位信号器FDBSS3S3240650 可编程转速测控装置ZZ-10 流量开关FCS11-YT

编辑 刷新 关闭 删除

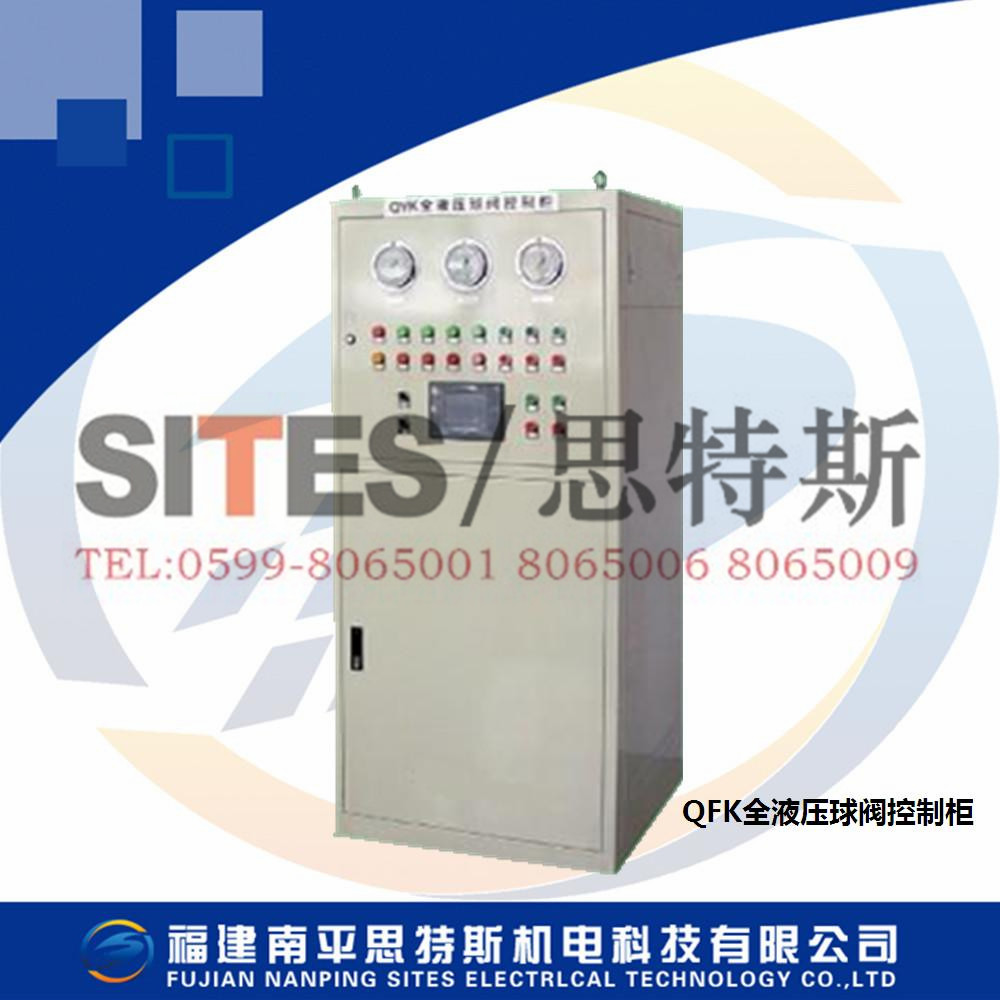

QFK回转型球阀控制柜 概述 QFK回转型球阀控制柜用于实现水电站进水阀门----球阀的开启和关闭,它既可自动也可手动,以确保水轮机正常运行。控制柜由柜体和柜内元件组成。柜体采用前、左、右门均可打开的三开门结构,以利于柜内元件的安装、检修和维护。与传统的球阀控制柜相比较,旁通阀、上、下游止水环、锁定、排污先导阀和接力器油缸用二位四通换向阀均采用球阀结构,工作时,对油的清洁度要求不高,不会发卡拒动,可靠性和使用寿命得以提高。可适用于采用油压操作或水压操作的球阀控制系统。 技术参数 操作油压:2.5Mpa 4.0Mpa 6.4Mpa 10Mpa 接力器油路公称通径:ф25mm ф32mm ф40mm ф50mm 最大工作水压:2.5Mpa 4.0Mpa 6.4 MPa (可根据用户要求生产) 电源电压:220VAC 220VDC 110VAC 24VDC PLC参数: CPU字长:16位 存储器类型:EEPROM 程序存储器容量:64 K字节 指令执行时间:0.37 标志/计数器/定时器:256/256/256 高速计数器:4×30KHz,2×7KHz 硬件中断:4 I/O(max):120 DI / DO 12 AI / 4AO 脉冲输出:2×20KHz 防护等级:IP20 绝缘电压:AC500V/1min 重量:130kg 外形尺寸:800×600×1800mm(W×D×H) 可按用户要求设计液压回路,优选柜内元件、设计电气控制方式

编辑 刷新 关闭 删除

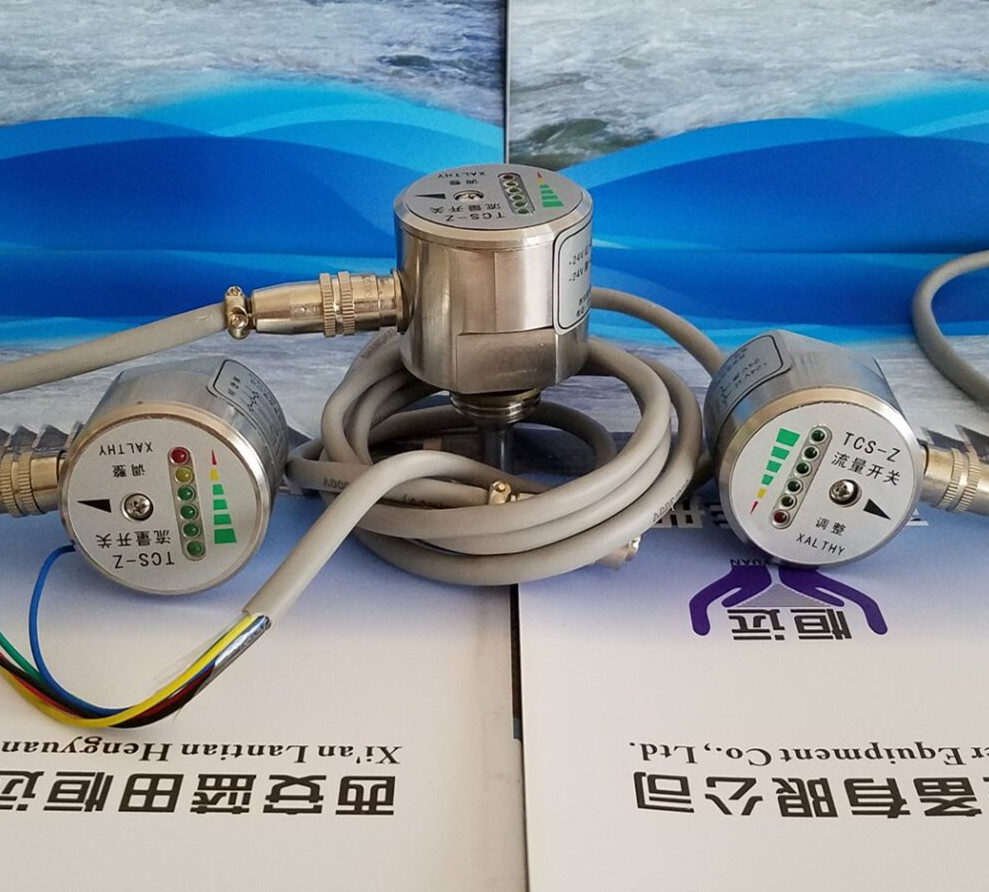

TCS-K热导式流量开关 TCS-K热导式流量开关 热导式流量开关TCS-K是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品。该产品给予热扩散原理,改善了传统机械产品结构复杂、设置值易漂移及小流量状态不稳定的缺陷,可适用多种介质流量监测场合。 二、特点 ■ 高度电子产品,应用稳定 ■ 6个LED显示报警及流量状态 ■ 开关设置值现场可调,范围宽,不易漂移 ■ 同一产品可适用多种通径管道,互换性好 ■ 低流速、小流量场合控制不失真,动作精确 ■ 对被测介质无流向要求,安装使用方便 ■ 无流体阻碍,无磨损,免维护 ■ 探头采用特殊抗结垢涂层,抗污能力更强 三、原理 TCS-K/M流量开关是基于热交换原理设计,探头内置发热元件以及热敏元件,流量开关的热量传导与被测流体流速密切相关。当流体介质流过流量开关探头时,热敏元件所测到的热量随介质的流速变化而变化,经惠斯通电桥转化成电信号,内置电路将设定流量与瞬时流量相比较,输出接点信号。热导式流量开关将流量探头和信号处理器一体集成,六个LED指示灯提供了流动状态的趋势显示,开关动作值可以简单的通过前面板上保护螺钉下的电位器进行调节,提供继电器和模拟量输出形式。 四、技术参数 ■ 工作介质:水:0~5m/s; 油0~10m/s;气体0~50m/s; ■ 重复性: ±1%设定点量程; ■ 响应时间:典型2s,8s ■ 耐压等级: 10MPa ■ 介质温度范围:-25℃-80℃ ■ 工作电压: 直流24VDC;交直流220V; ■ 电流消耗: ≤ 65mA ■ 连接方式: G1/2’’ M20×1.5(可特殊订货) ■ 外壳防护:IP67防护的不锈钢外壳 ■ 输出形式:SPDT继电器(7A/220VAC);或连续模拟量4-20mA ■ LED指示; ■ 适用管径:DN15~DN3

编辑 刷新 关闭 删除

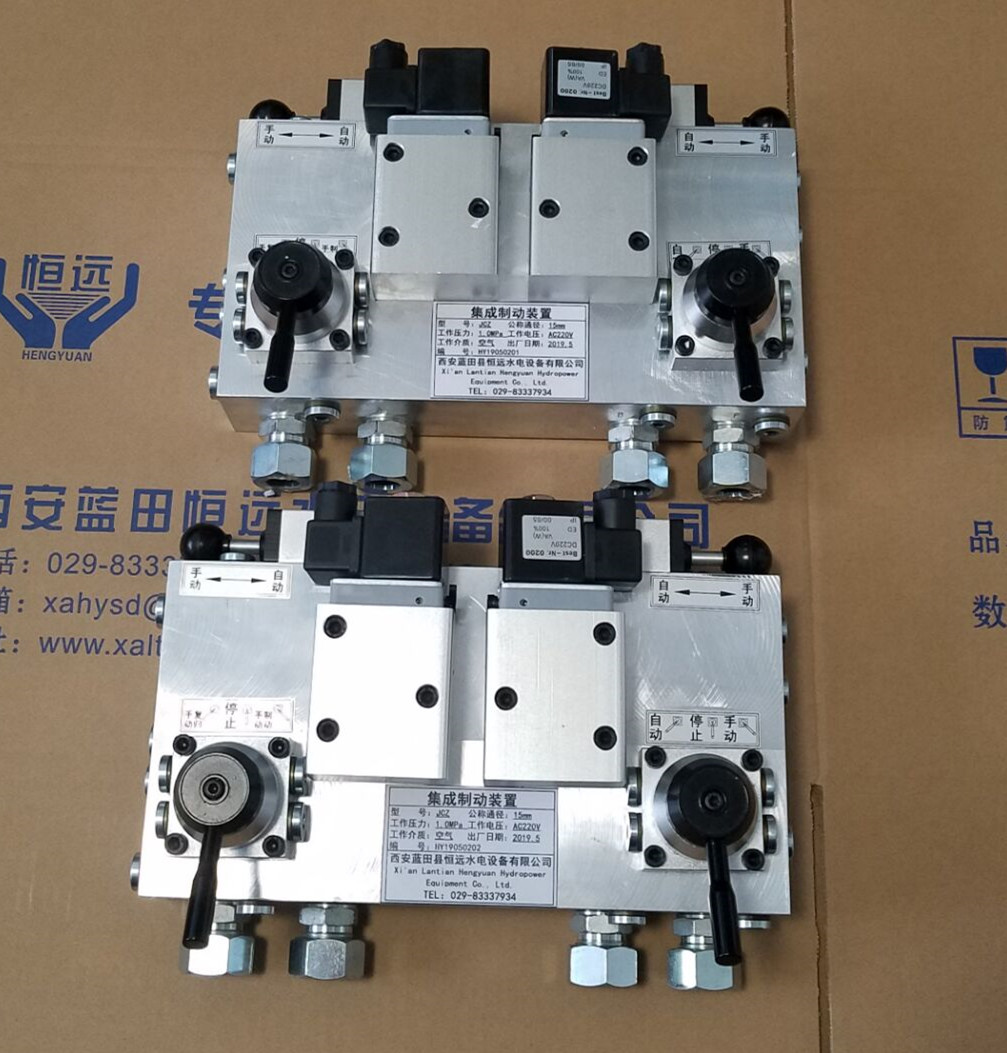

JCZ集成制动控制装置 JCZ型刹车集成制动装置集水电站水轮发电机组制动管路的手动、电动工作回路于一体的新型制动装置。本装置由手拉阀、转阀、电磁阀、集成块等组成,简化传统的复杂管路连接和操作、外观美观、操作方便。主要用于加速机组的制动控制。 刹车集成制动装置用于水电站水轮发电机组转速下降至额定转速35~40%时,接受转速信号继电器来的制动信号,使电磁阀动作,将压缩空气通往制动腔或复归腔,从而实现水轮机组的制动。同时还设有手拉阀、转阀,可实现手动操作。1)、工作气压:0.5~1.0MPa; 2)、工作介质:空气; 3)、工作电压:DC220V、DC24V、AC220V、AC110V; 4)、通 径:8、10、15mm; 5)、制动方式:双气路; 6)、工作方式:电动、手动; 7)、连接方式:标准卡套式接头; 1)、采用板式结构,密封性能好,集成块和自动化元件全部采用硬质铝合金,体积小,重量轻且动作极为可靠,由于电磁空气阀所需驱动功率小,即可用于强电控制,也可用于弱电控制; 2)、手动、电动互锁:即在手动操作状态下,电磁阀的动作对机组的手动操作不影响;在电动操作状态下,手动操作的转阀动作对机组的电动操作也不影响。就不会影起勿动作。 3)、长期不备压:在正确的操作下,制动装置不会长期处于备压状态。即在电动状态时,电磁阀一失电,动作腔的气压就直接从电磁阀的O腔排出;在手动状态时,转阀转到中间位置,手拉阀SFB至电动位置,即可排出复归腔气体。

编辑 刷新 关闭 删除

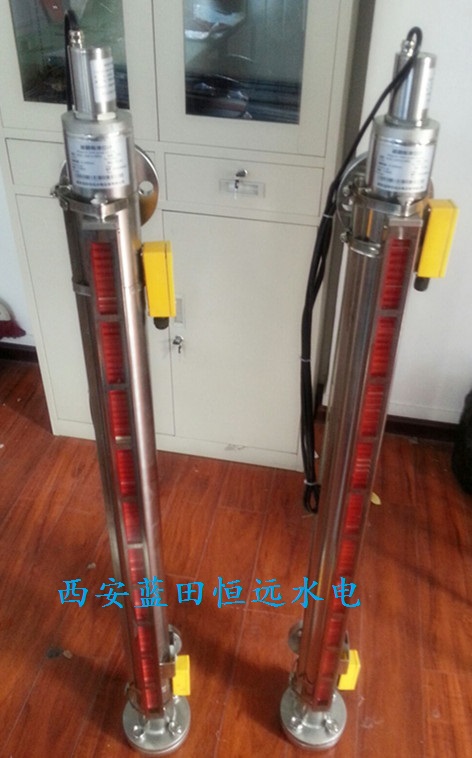

磁翻板液位信号计UXJC-1600-2.5-B-1传感器 UXJ磁翻版液位计以磁浮子为测量元件,经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关,可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合,可将液位的变化转换成4~20mA电流输出,实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位测量。 ■ 结构简单。 ■ 磁翻柱指示器与介质隔离独立安装,可拆卸更换。 ■ 首创钛合金双极性浮子,体积小、强度高,便于液位计安装。 ■ 采用高精准液位变送器,精度高、稳定性好,内置于液位计中,整体结构紧凑、美观。TDS-6569微机自动准同期装置 TDS-6568-N/TDS-6569-N多路并列微机自动准同期装置 TDS-6100自动准同期装置 电量显示仪、数显电量变送器、电量变送器 TDS-3500数字工频表、数字工频变送器 TDS-3800数字电压表、数字显示变送器、变送器 TDS-3900电流表、电流变送器系列仪表 TDS-38900功率数显表、数显变送器、变送器 TDS-389A00智能数字综合电量监控仪 TDS-3600功率因素数显表、数显功率因素变送器 TDS-3E000智能数字电能表 DJT-100 电压监测仪 TDS-389B0功率均衡系统 TDS-ZDL轴电流监测装置 TDS—LC1000励磁调节控制器 XXS-10-8八路 XXS-10-1单路闪光报警器 WZJ-2001温度、转速仪表校验仪 CJX系列常闭式剪断销信号器 ZJX-2、ZJX-3型剪断销信号装置 ZJX-24型剪断销信号装置 TDS-3J00智能计数器 TDS-3D00日历时钟/事故钟/安全天数显示仪

编辑 刷新 关闭 删除

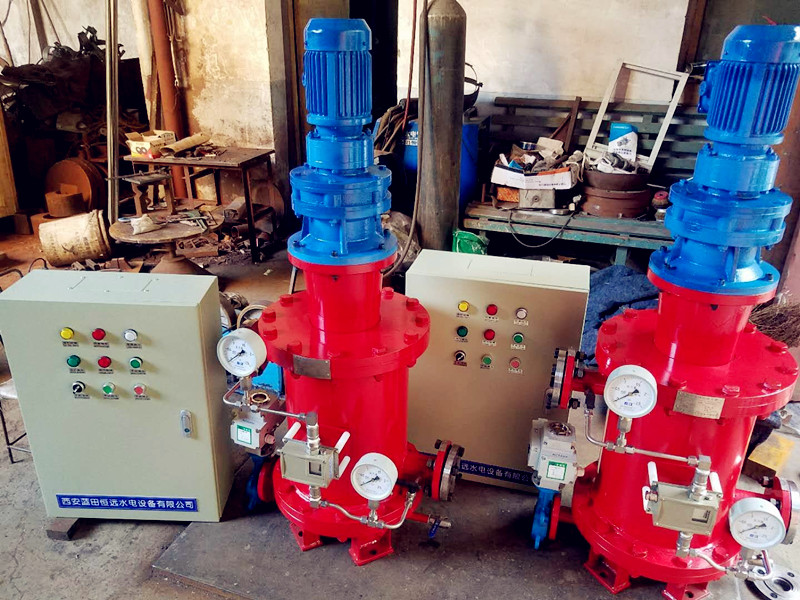

LSQ全自动反冲洗滤水器规格多样 LSQ全自动自清洗滤水器借鉴德国、以色列等国同类产品技术,结合我国水电站实际情况优化精制而成,其独特二级排污、上腔进水技术的采用,能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞,糊网问题;以及下端进水方式易将泥沙冲进滤网内腔,至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制过滤面积大,压力损失小。 过滤清洁度可根据用户要求制作,从0.5毫米到6毫米。 自动排污可采用差压控制,定时控制,上、下两级排污不同时进行。 排污时,排水量较小,不影响滤水器的正常工作。 滤网采用不锈钢楔形结构,过滤孔为“V”形,使直径与滤网孔径接近的颗粒容易通过,过流能力强,不易卡塞,压力损失小,长期工作不糊网。 过滤元件为数个圆筒滤网沿园周密布,圆筒四周过滤,与目前电站使用的内外双层滤网结构过滤器比较,过滤面积大,效率高,过滤器体积可以做得较小,便于安装,便于维修。 过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住,并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外,可根据用户的要求增设强力剪刀,将较大的污物剪碎,由上端排污阀排出。

编辑 刷新 关闭 删除

SXXA水电站自动化成套元件及辅机装置 水电站自动化就是要使水电站生产过程的操纵、控制和监视,能够在无人(或少人)直接参与的情况下,按预定的计划或程序自动地进行。水电站自动化程度是水电站现代化水平的重要标志,同时,自动化技术又是水电站安全经济运行必不可少的技术手段.黄河流经青海、四川、甘肃、宁夏、内蒙、山西、陕西、河南、山东九省区,干流河道全长5464km,流域面积75.26万km2。黄河上游龙羊峡至青铜峡河段规划有25座梯级水电站,目前已建成并投入运行的有龙羊峡、尼那、李家峡、刘家峡、盐锅峡、八盘峡、大峡和青铜峡共7座,公伯峡水电站已经开工,形成黄河上游梯级电站群,承担着向陕、甘、青、宁电网供电,以及下游地区灌溉、防洪、防凌等综合利用任务。2004年5月19日,黄河水电公司生产工程招标办公室代表黄河上游水电开发有限责任公司向南京南瑞集团公司水情环境监测分公司发出中标通知,标志着黄河上游梯级水电站水调自动化系统工程进入最后准备阶段。

编辑 刷新 关闭 删除

电站主令控制器ZLB-154/4主令控制变送器 ZLB主令控制变送器由永久磁钢、磁致伸缩位移变送器、磁记忆开关、保护套管等组成,它以永久磁钢为测量元件,利用磁耦合原理监测水电站水轮发电机组导水机构或喷针的行程,其现场机械指示为磁翻柱,配有四个(可按用户要求配置更多)指示导叶位置的磁记忆开关,其电气输出有与被测行程相对应的模拟量4~20mA和四个继电器开关量。 技术参数: 结构简单、功能齐全、安装方便。 量程:100~1500mm 变送器分辨率:0.1mm 电源:24VDC 输出:模拟量4~20mA四线制,四组继电器开关量,四个(可更多)纯机械开关量。 接点容量:250VAC 1A 250VDC 0.2A 整机材质:316不锈钢 相对湿度:≤95%R.H 环境温度:-10~50℃ 特点: 位移变送器精度高、无零漂、稳定性好。 位移变送器可现场LED显示位移值,除提供4~20mA模拟量外,另有四个继电器开关量输出。磁记忆开关与运动部件无机械接触其安装固定后不会发生动作位置漂移。
