齿盘测速装置SPCT1-2/6-220转速测控仪 水轮机调节的实质是根据偏离了额定工况的转速（频率）偏差信号，调节水轮机导水机构，不断地维持水轮发电机功率与负荷功率的平衡。机组速度反馈是大多数水轮机控制系统最基本的输入量，因此，对于水轮机测速装置，要求有较小的死区和很高的灵敏度。本文主要介绍齿盘测速装置在凌津滩水电厂水轮机上的应用-齿盘测速装置. 水电站的水轮发电机的转速受水头压力和流量影响较大，如果水头压力 和流量过 大，有可能导致水轮发电机的转速剧增，俗称“飞车”而引发设备重大安全事故。 发明内容本实用新型的目的是提供了一种通过导线与水轮发电机电控装置连接的水轮发 电机齿盘测速装置。为解决上述技术问题，本实用新型的技术方案是一种水轮发电机齿盘测速装置， 轴套紧固安装在水轮发电机主轴端头，罩壳位于水轮发电机机体的顶部；在所述轴套的顶 端紧固安装齿盘座，在齿盘座的顶端紧固安装测速齿盘，轴套、齿盘座和测速齿盘与主轴共 有同一中心轴线并连为一体. 齿盘安装在发电机灯泡头内发电机延伸轴的法兰上，速度信号直接从水轮机的转动轴上获取，是一种理想的速度输入信号。齿盘速度信号不受发电机残压的限制，也不受非周期杂波的干扰，比PT信号具有更高的可靠性，另外，齿盘测速装置还具有高可靠的零转速（蠕动）检测功能。在凌津滩电厂数字调速系统中同时使用了这两种速度信号，这种方式的缺点是增加了硬件的成本和软件的复杂性

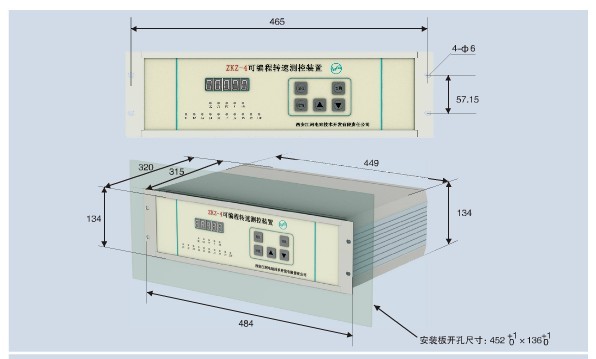

电厂PLC机组转速监控装置ZKZ-4齿盘测速 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； 1．PLC系统经内部分频后生产测量定时脉冲，周期为50us，其测量精度可达0.01Hz，稳定性高，长期不变。 2．显示电路采用高亮度动态显示方案。 3．信号输入回路有光电隔离。将信号周期取入PLC内，再换算成对应的频率、转速百分比等内容提供显示、记忆。 4．9路输出信号经过放大后驱动继电器输出，其中8个动作点与所定的转速百分比对应，实测转速达到设定值时，对应输出接点动作。 ◆测量信号路数：一路脉冲信号、一路残压信号。 ◆测量频率范围：电频率：0.05～100Hz 机械盘脉冲：＜5KHz ◆测量精度：非线性度＜1% ◆数显内容：发电机频率，转速百分比，各路输出整定值，高转速记忆。 ◆开关量输出信号：转速值信号：7路，每点可由用户在所定范围内整定。 蠕动监测信号：1路装置故障 报警信号：1路，装置异常时接点闭合 ◆模拟量输出：4～20mA（对应于机组转速%Ne～200Ne） ◆输出接点容量:5A/250VAC,2A/30VDC ◆工作环境：温度0～50℃温度＜85%RH ◆外形尺寸：盘装360×320×120mm ◆工作方式：连续 ◆电源：DC220V DC110V或AC220V/50HZ， ◆功耗：30W

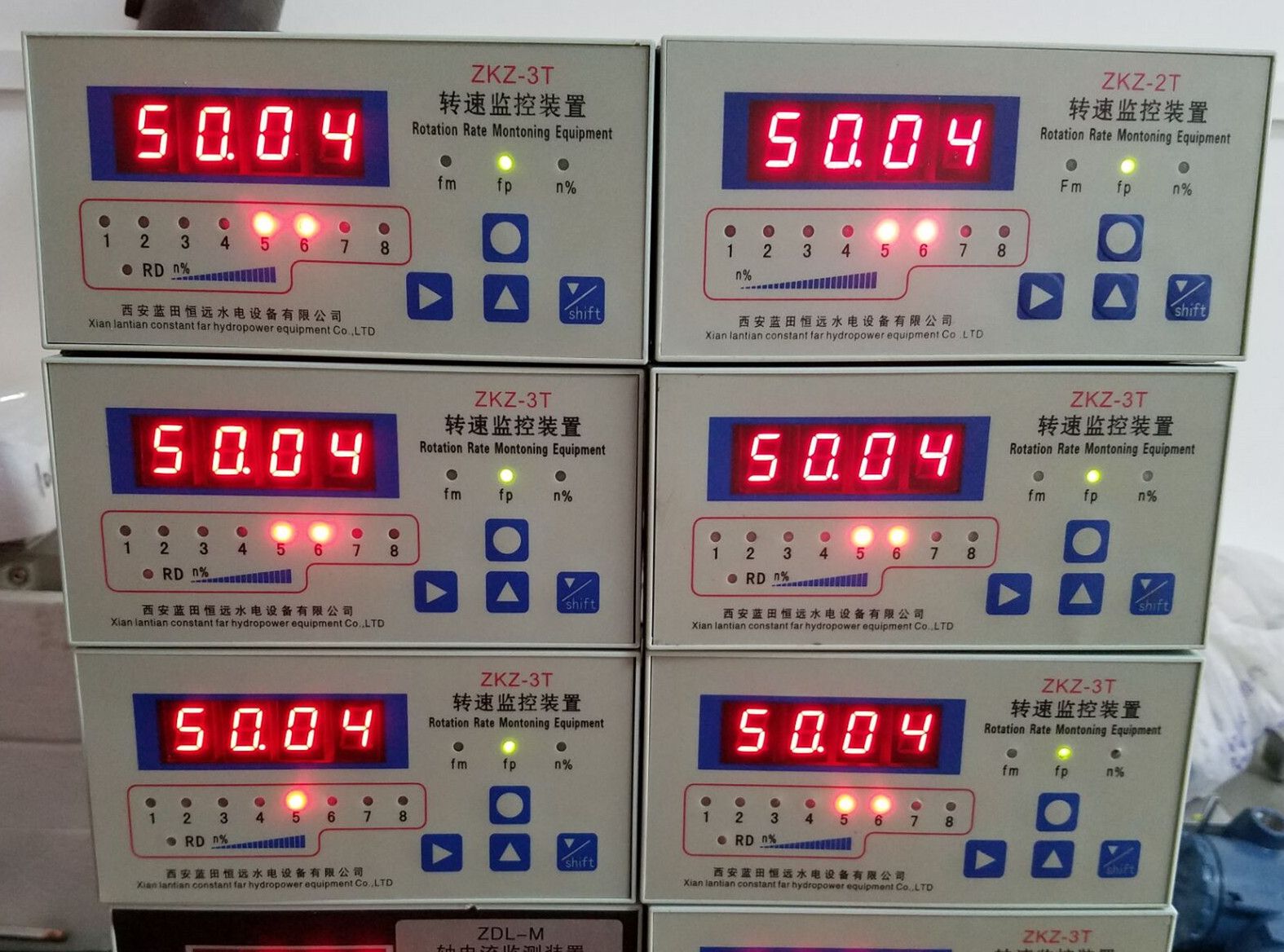

发电机测速装置ZKZ-3T/ZKZ-3S双通道转速监控装置 ZKZ-3/T型转速监控装置由齿盘、传感器及监测装置本体三部分构成。监测装置采用了MCS-51系列单片机系统。系统内部分频后产生测量定时脉冲，周期为2us,其测量精度可达0.01HZ,稳定性高，长期不变。显示电路采用高亮度动态显示方案，亮度高。 信号测量电路有隔离、放大、整形功能，两路信号完全独立，当齿盘信号断线时，自动切入PT信号，0.3V~250V范围内的信号电压能长期可靠工作，300V以内也能断短期可靠工作。测速齿盘将其方波信号取入计算机内，再换算对应的频率、转速、转速百分比等内容提供显示、记忆。ZKZ-3/T测速装置具有机组蠕动报警功能，当机组停机发生蠕动时，便发出蠕动报警信号。 ZKZ-3/T type speed monitoring device is connected with the speed pulse sensor, signal of voltage transformer, the speed of real-time monitoring of hydrogenerator and in the unit the speed output switch quantity signal and corresponds to the rotational speed of the unit, analog signal, automatic start and stop and power plant monitoring system service.

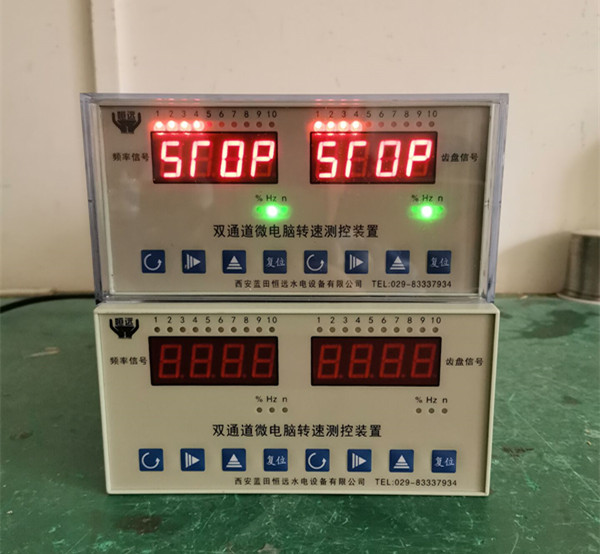

电站测速装置TDS-K10/K0831微机电脑转速测控装置双通道显示电站测速装置TDS-K10/K0831微机电脑转速测控装置双通道显示双通道电脑转速测控仪采用嵌入式控制和外围芯片组成，适用于水轮发电机组的转速测量和控制。可现场显示，并提供标准模拟量输出和可调报警继电器接点输出，具体型号有KZX-4081、TDS-K05、TDS-K06、TDS-K07、TDS-K08、TDS-K09、TDS-K10，KZX-5、KZX-6、KZX-7、KZX-8、KZX-9、KZX-10，KZX-4081、KZX-4082、KZX-4083、8010、8020、8030：。 主要技术参数 1)测量信号输入：齿盘光电频率和发电机残压或PT频率；2)测频范围：0.1～100Hz（发电机频率）； 60-6000r/min(齿盘光电频率) 3）输入电压：齿盘传感器电压DC12V，发电机残压或PT信号2.0-250VAC； 4)测量精度：0.1%±1字； 5)数显内容：转速、频率、百分值、百分比最大值； 6)输出接点容量：1A/220VAC 1A/220VDC； 7）最大值记忆：能记忆显示转速、百分数、频率等最大值，可有用户清除（限100Hz以内）； 8）输出方式：两组模拟信号输出4-20mA（对应机组转速0%～200%Ne）与两组RS485输出； 9）可同时检测齿盘信号和频率信号； 10）工作环境：温度0-40℃； 11）电源：DC或AC110V～220V； 12）功耗：15W以内； 13)外形尺寸：160×80×250mm； １4) 安装盘开孔尺寸76×152mm；

JXB机械液压过速保护装置 JXB机械液压过速保护装置是融合国外同类产品的优点，结合水电站实际情况优化设计、自主开发的高新技术产品。它主要由过速探测器、过速保护器组成，是大型旋转设备的纯机械无源过速保护装置，可用作水轮发电机组的过速保护。当水轮发电机组转速升高到过速保护设定值，而此时水电站转速信号装置或电源系统以及调速系统等发生故障，无法实现水轮发电机组的调速和停机，JXB机械液压过速保护装置可利用油压装置油压切换油路，通过液压系统关闭轴流、混流、贯流式水轮发电机组的导叶机构或冲击式水轮发电机组的折向器，实现机组停机，防止机组发生飞逸事故，确保水轮发电机的安全运行。 ■ 纯机械液压操作，有机械过速信号输出供计算机监控用。 ■ 体积小安装调整方便。 ■ 结构简单，精度高、稳定性好，动作可靠。 ■ 可与齿盘测速、事故配压阀、分段关闭阀及调速器等组成机组的测速保护系统 ■ 水轮机组类型 轴流式、混流式、贯流式、冲击式机组 ■ 主轴直径范围 100~2500mm ■ 额定转速范围 50~2500rpm ■ 动作转速范围 70~5000rpm ■ 主轴旋转方向 顺时针/逆时针 ■ 连接方式 ф10卡套式管接头(配外径为10mm铜管或不锈钢管) ■ 接点型式 AC220V 5A DC220V 0.5A

机组齿盘测速装置ZKZ-3转速信号监控装置 zkz-3/t型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■zkz-3/t型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20ma 电流输出，可选485（modbos rtu）通讯输出，可以方便的与全厂计算机监控系统连接。 测量信号路数： 一路脉冲信号、一路pt信号（或永磁机信号） 测量频率范围： 0.05～100hz 测量精度： 非线性度＜1%，转速死区＜0﹒02% 数显内容： 发电机频率，转速百分比，各路输出整定值。 开关量输出信号： 转速值信号：8路，每点可由用户在所定范围内整定。 机组蠕动报警输出信号1路（spst） 装置电源故障报警信号1路 模拟量输出： 4～20ma(对应于机组转速0%ne～200%ne) 通讯输出： 485（modbos rtu） 工作环境： 温度0～50℃ 湿度＜85% 外形尺寸： 盘装160×80×250mm 工作方式： 连续 电源： dc110～340v或 ac85～265v/50hz

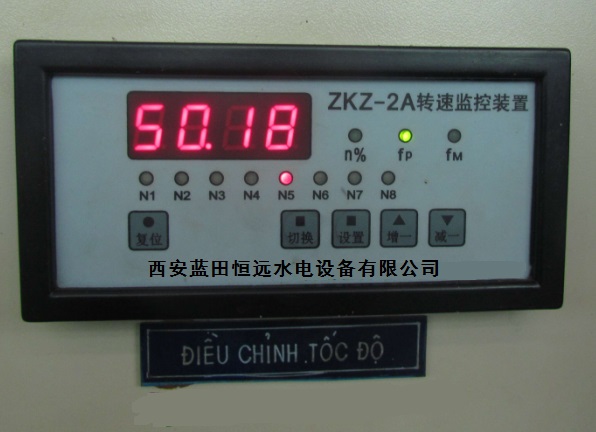

电气转速表ZKZ-2A/ZKZ-2T转速监控装置 ZKZ-2A/2T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■ZKZ-2A/2T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ZKZ-2A/2T型转速监控装置由齿盘、传感器及监测装置本体三部分构成。监测装置采用了MCS-51系列单片机系统。系统内部分频后产生测量定时脉冲，周期为2us,其测量精度可达0.01HZ,稳定性高，长期不变。显示电路采用高亮度动态显示方案，亮度高。 信号测量电路有隔离、放大、整形功能，两路信号完全独立，当齿盘信号断线时，自动切入PT信号，0.3V~250V范围内的信号电压能长期可靠工作，300V以内也能断短期可靠工作。测速齿盘将其方波信号取入计算机内，再换算对应的频率、转速、转速百分比等内容提供显示、记忆。ZKZ-2A/2T测速装置具有机组蠕动报警功能，当机组停机发生蠕动时，便发出蠕动报警信号。
