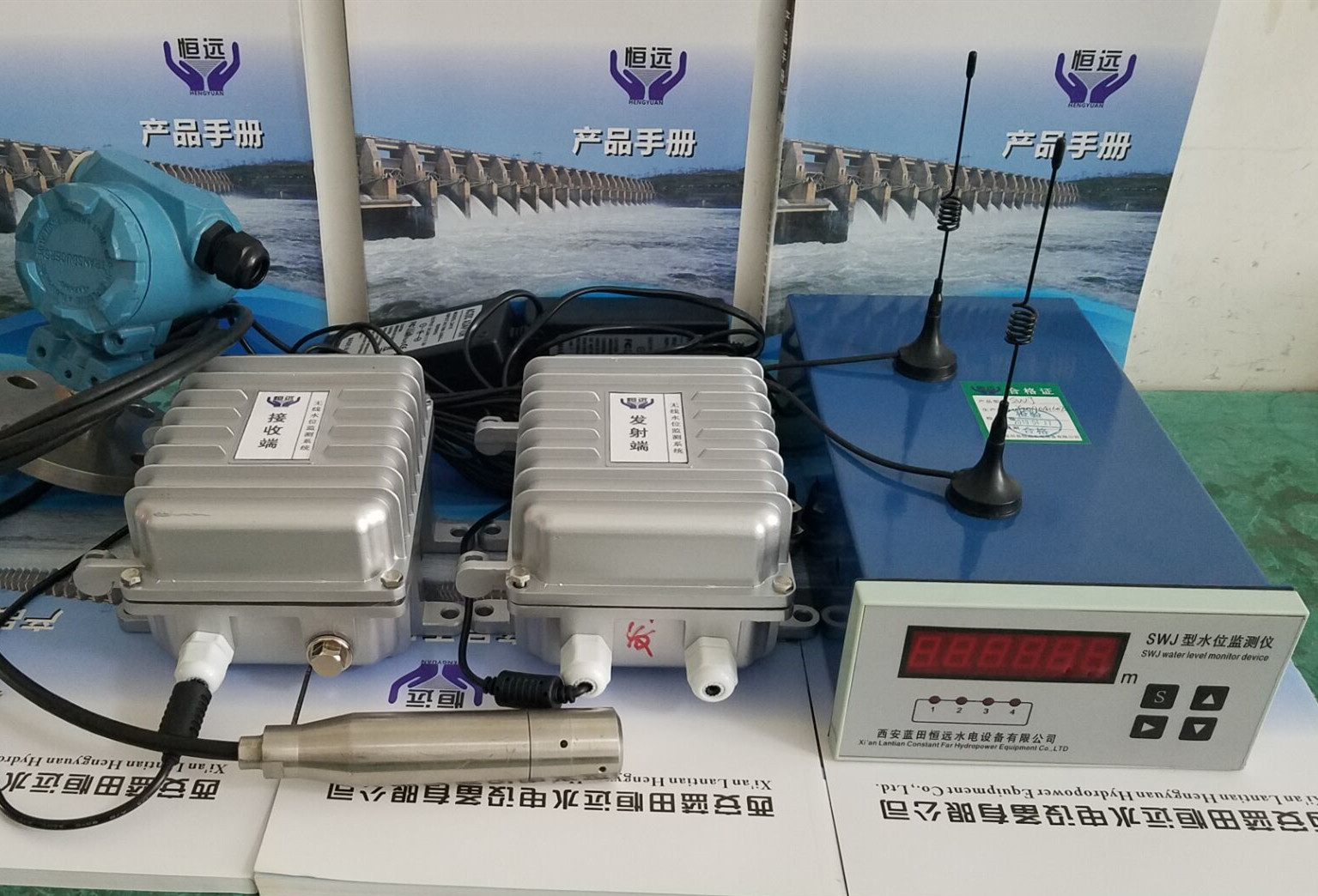

WXS无线水位监测仪装置 WXS型无线水位监测系统由XPT135液位变送器、无线传输组件和SWJ-1型水位监测仪组成。XPT135液位变送器将现场液位参数转变成4-20 m A电信号，无线发射组件接收XPT135型液位变送器4-20m A 信号经编码调制成ISM无线电频段频率发射，站内无线接收组件接收经解码还原为4-20m A 电信号，SWJ-1型水位监测仪接收此4-20m A,经CPU处理计算，显示远方水位值，并输出报警接点、及485通讯。 二、 技术参数 液位变送器量程：1-100米水 电压：XPT135电压24VDC 无线传输组件电压：24VDC SWJ-1电压：AC86V-265V DC110-340V 无线中心频率：433MHZ 无线传输距离：视距8000m SWJ-1接点容量 3A/250VDC ,3A/30VDC

本系统通过现场传感器采集数据传输至中央控制模块（PLC），并通过人机界面触摸屏显示及设定有关控制参数，控制循环泵、补水泵、电动调节阀、电磁阀等协调动作，实现一次侧热源及二次侧循环量根据实际热负荷及室外温度高低自动调节节能运行。同时实现超压自动泄压、超温自动报警保护、软化水自动补充、低水位自动报警并停止补水泵等功能。通过网线或者GPRS无线设备将相关数据远传至中央值班室。现详述如下： 1、 人机界面触屏及上位机上组态界面显示参数如下：A：蒸汽温度、压力、流量。B：高区供水温度、压力；回水温度、压力。C：低区供水温度、压力；回水温度、压力。D：各个水泵的运行状态。E：各个电磁阀的开启状态。F：水箱水位模拟显示。 2、 人机界面触屏及上位机上组态界面设定参数如下：A：高低区泄压电磁阀的压力设定。B：高低区供水温度设定。C：高低区水箱水位设定（包括软水电磁阀关闭水位、软水电磁阀打开水位、报警及停止补水泵工作水位）。D：高低区补水压力设定。E：高低区循环水泵变频运行压差或者温度设定。F：循环泵变频运行加减泵延时设定。 3、 循环泵的控制：三台循环泵二用一备，启用泵根据设定压差自动变频运行，自动轮流启动，均衡了各泵的使用寿命。循环泵的工作状态在人机界面及中央控制室的机算机上组态显示并可以设定相关运行参数。 4、 补水泵的控制：二台补水泵一用一备，启用泵根据设定回水压力变频运行，自动轮流启动，交替运行，均衡了各泵的使用寿命。补水泵的工作状态在人机界面及中央控制室的机算机上组态显示并可以设定相关运行参数。当水箱低水位报警时自动停止。 5、 西门子电动调节阀的控制：根据二次侧设定的供水温度及室外温度补偿自动调节运行。 6、 泄压电磁阀控制：根据系统要求设定泄水压力，达到泄水设定压力值自动打开泄压，压力正常后关闭。 7、 软化水电磁阀的控制：根据水箱中设定的高低水
