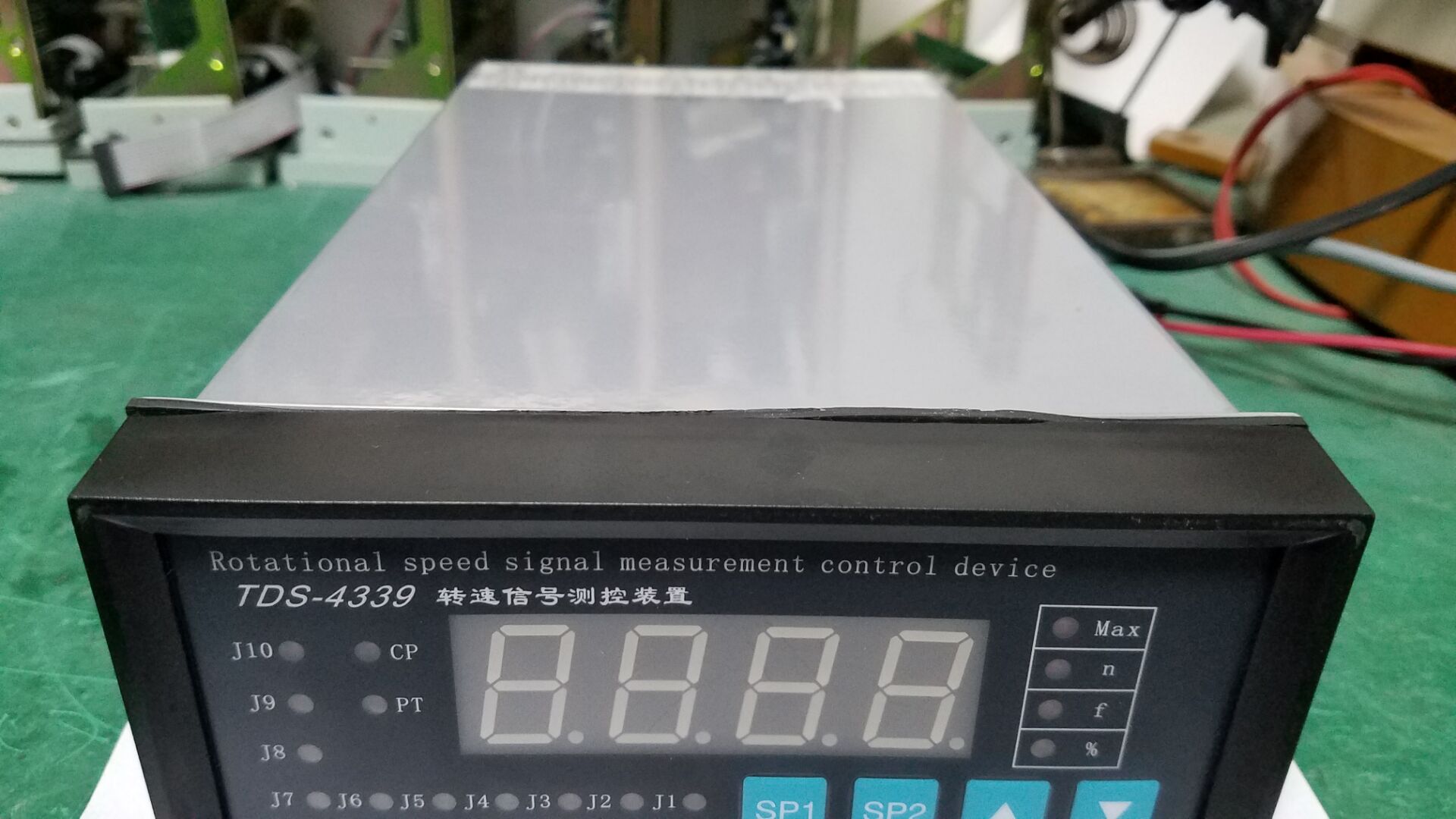

TDS-4339型转速信号测控装置 TDS-4339型数字转速信号测控装置是以适合工业自动化控制的单片机及相应的外围芯片构成，专为水力发电厂而设计的，适应电涡流传感器、磁电、磁阻传感器，用于测控发电机组的转速、转速百分比、频率的工业智能仪表。 特点：1、齿盘脉冲信号与机端电压互感器（PT信号）或永磁机两路同时输入。 2、用电涡流传感器等可以测量机组的蠕动转速。 3、有10路继电器接点输出，继电器的状态分别由仪表面板10个发光管指示。 4、可直接设置和查看机组的转速、转速百分比、频率、最大值，继电器设定值。 5、设定参数值由E2PROM保存、具有断电保护、继电器自锁功能。 适用：发电机组的机械信号、PT信号同时对转速、频率、百分比的监控和转速蠕动的监控。 三、主要技术参数 1、 工作电源：开关电源：AC/DC 100~220V，DC 48~220V 2、 环境温度：-20~50℃、相对湿度≤85%；不含腐蚀性气体； 海拔高度：≤2000m 3、 极对数P设置：1~64 4、 测量范围 a、转 速： 0.05~3000 n/min 精度：na＝N±0.1%±1个字 b、频 率： 0.01~100.0Hz 精度：fa＝f±0.1%±1个字 c、转速百分比：0.0~200.0% 精度：±0.1%±1个字

机组齿盘测速装置ZKZ-3转速信号监控装置 zkz-3/t型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■zkz-3/t型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20ma 电流输出，可选485（modbos rtu）通讯输出，可以方便的与全厂计算机监控系统连接。 测量信号路数： 一路脉冲信号、一路pt信号（或永磁机信号） 测量频率范围： 0.05～100hz 测量精度： 非线性度＜1%，转速死区＜0﹒02% 数显内容： 发电机频率，转速百分比，各路输出整定值。 开关量输出信号： 转速值信号：8路，每点可由用户在所定范围内整定。 机组蠕动报警输出信号1路（spst） 装置电源故障报警信号1路 模拟量输出： 4～20ma(对应于机组转速0%ne～200%ne) 通讯输出： 485（modbos rtu） 工作环境： 温度0～50℃ 湿度＜85% 外形尺寸： 盘装160×80×250mm 工作方式： 连续 电源： dc110～340v或 ac85～265v/50hz

电气转速表ZKZ-2A/ZKZ-2T转速监控装置 ZKZ-2A/2T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■ZKZ-2A/2T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ZKZ-2A/2T型转速监控装置由齿盘、传感器及监测装置本体三部分构成。监测装置采用了MCS-51系列单片机系统。系统内部分频后产生测量定时脉冲，周期为2us,其测量精度可达0.01HZ,稳定性高，长期不变。显示电路采用高亮度动态显示方案，亮度高。 信号测量电路有隔离、放大、整形功能，两路信号完全独立，当齿盘信号断线时，自动切入PT信号，0.3V~250V范围内的信号电压能长期可靠工作，300V以内也能断短期可靠工作。测速齿盘将其方波信号取入计算机内，再换算对应的频率、转速、转速百分比等内容提供显示、记忆。ZKZ-2A/2T测速装置具有机组蠕动报警功能，当机组停机发生蠕动时，便发出蠕动报警信号。

一、概述 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 二、特点 ■ ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■ 转速测量采用了变闸门测周期的先进测量原理，具有测量精度高、实时性强的特点； ■ 装置测控精度只决定于PLC晶振的误差和稳定性； ■ 转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对10个转速出口值进行一定范围的整定。 ■ 该装置还具有标准4~20mA 电流输出，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 ■ 该装置还具有标准modbus-RTU 协议，通过RS485与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 三、技术参数 ■ 装置故障报警信号：1路，装置异常时接点闭合。 ■ 模拟量输出：4～20mA(对应于机组转速0%Ne～200%Ne) ■ modbus-RTU通讯：机组频率和各报警点输出。 ■ 输出接点容量：5A/250VAC，?5A/30VDC ■ 工作环境：温度0～50℃ 湿度＜85% ■ 外形尺寸： 盘装484×320×134mm ■ 电源：DC220V 或AC220V/50Hz,DC110V任选（订货时确定） ■ 功耗： 50W

一、概述 ZKZ-3/T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 二、特点 ■ZKZ-3/T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20mA电流输出，可选RS485（MODBOS RTU）通讯输出，可以方便的与全厂计算机监控系统连接。
