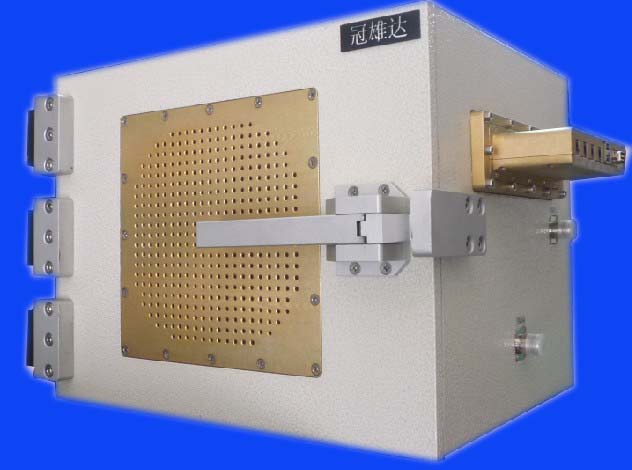

一、产品说明:? ????GR-S507手动RF屏蔽箱采用铝板焊接工艺而成,RF屏蔽盒在300MHz到6?GHz频率范围内具有非常好的屏蔽效果,可以防止互相干扰,因而是进行无线通讯产品测试的理想工具可以对配备各种标准无线接口的设备和模块进行测量,?其中包括ISM、GSM、CDMA2000、WCDMA、UMTS、WLAN?Bluetooth、WiMAX等等? ????GR-S507手动RF屏蔽箱主要适用于技术服务、质量控制和产品研发及生产。广泛使用于发热量的无线产品测试。? 二、产品用途:? ?无线设备测试;? ?WLAN?IEEE802.11A,B,G,N?IEEE802.16?WIMAX测试;? ?Cellular,?PCS,?GSM?3G?测试;? ?Bluetooth,?RFID,?ZigBee?测试;? ?GPS,PDA,对讲机测试;? 三、相关参数:? 工作尺寸? L420W280H280(mm)?材质? 合金铝?? 内部尺寸? L320W250H250(mm)?工艺? 焊接?? 屏蔽效果? -80dB??2GHz? ? ??????????????? -80dB??3GHz? ? ??????????????? -75dB??6GHz? 滤波器? DB9?1个、USB?1个 DC?4个?? 动作方式? 手动操作? 吸波材料? FA-GXD10吸波海绵?? 颜色? 白色(可根据要求定制) ?屏蔽条? 126mm?? RF连接头? N-SMA??1个 ?工作温度? 0-50摄氏度?? 重量? 20Kg? 贮藏温度? 负10-60摄氏度??

编辑 刷新 关闭 删除

编辑 刷新 关闭 删除

一、 主要功能和适应范围 【广泛适用于手机、蓝牙、GPS、无线网卡、对讲机、无线鼠标、无线键盘等工厂和试验室】 屏蔽箱系列主要功能和适应范围: 1.该屏蔽箱应用无线通信测试 2.EMI 测试 3.耦合测试 4.RF 功能测试 二、 性能指标 1、机械性能: 操作方式: 手动操作. 外形尺寸(Exterior Dimension):(L)305 x(W)160 x(H)190mm 工作尺寸 (Inner Working) :(L)180x(W)100 x(H)80mm 箱体材料(Material): 铸铝(Aluminium) 屏蔽材料:(Shielding Material):吸波泡棉(Microwave Absorber) 表面颜色(Surface Coloer):淡黄色 重量(Weight): 约(Aprox)3 Kg 2、屏蔽性能(Shielding Effectiveness):DC~3Ghz>70dB 3、连接端口规格(Specification on Interface&Connectors): 型号: 数量 射频端口: SMA-SMA 1 数据连接端口: D-Sub 9 Pin ,外公内母 100pf 1 D-Sub 25pin,外公内母 1000pf 1 连接端口说明 Interface&Connectors 规 格 (Specification) SMA Coaxial 连接器 (SMA inside) 电压等级(Voltage Rating):250V 最高耐压 (Dielecrric Wihthstanding Voltage: 750V 9pin 连接端口 D-sub 9 pin 工作电压(Working Voltage):100V 最高耐压 (Dielecrric Wihthst

编辑 刷新 关闭 删除

一、 主要功能和适应范围 【广泛适用于手机、蓝牙、GPS、无线网卡、对讲机、无线鼠标、无线键盘等工厂和试验室】 屏蔽箱系列主要功能和适应范围: 1.该屏蔽箱应用无线通信测试 2.EMI 测试 3.耦合测试 4.RF 功能测试 二、 性能指标 1、机械性能: 操作方式: 手动操作. 外形尺寸(Exterior Dimension):(L)455 x(W)230 x(H)205mm 工作尺寸 (Inner Working) :(L)250x(W)150 x(H)160mm 箱体材料(Material): 铸铝(Aluminium) 屏蔽材料:(Shielding Material):吸波泡棉(Microwave Absorber) 表面颜色(Surface Coloer):淡黄色 重量(Weight): 约(Aprox)7 Kg 2、屏蔽性能(Shielding Effectiveness):DC~3Ghz>75dB 3、连接端口规格(Specification on Interface&Connectors): 型号: 数量 射频端口: N-SMA 1 SMA-SMA 1 数据连接端口: D-Sub 9 Pin ,外公内母 100pf 1 D-Sub 25pin,外公内母 1000pf 1

编辑 刷新 关闭 删除

M4040侧拉式手动屏蔽箱说明书 M4040是一款手动屏蔽箱,主要应用于产线测试时的屏蔽。该屏蔽箱采用不锈钢材料铸造而成,屏蔽密合性好,且结构牢固。另外,可根据客户需求,配置相应的I/O数据接口。该屏蔽箱屏蔽系数高达80dB,是目前最为经济且实用的屏蔽测试箱,它低廉的价格可以为企业减少不必要的开支,该产品已成功获得国内外客户认可,并得到好评。 产品代号:1541 产品特点: 􀂾 ◆采用不锈钢材料,加以坚固可靠的设计 􀂾 ◆采用最新屏蔽材料,吸波能力强,阻隔能力好 􀂾 ◆齐全的测试接口设计,让您更方便的与测试仪配套 􀂾 ◆采用挤压式封口设计,让您得到更好的屏蔽效果 ◆内部空间宽大,使用更多产品测试 产品应用: M4040屏蔽箱适用于无线通讯测试、EMI测试、耦合测试、RF功能测试等。 性能指标: 1、机械特性: 操作方式:手动操作。 工作尺寸:(L) 400 x (W) 400 x (H) 400 mm 箱体材料:不锈钢 表面颜色:灰色、咖啡色 重量:约20Kg 2、屏蔽特性: 1.7~2.4GHz>80dB 、5.8GHz >70dB 3、连接端口规格: RF信号传输:SMA×5PCS 滤波器:(根据客户要求可定做) 4、其他特性: 操作温度:0~+50°C 存放温度:-10~+60°C 中冀联合屏蔽箱可提供一种RF隔离的试验环境,用于测试手机以及小型RF装置,应用在研发机构,服务部门,质量认证和制造商。此装置继承了在RF测试卡具设计方面多年的经验,性价比高,它将成为RF生产制造必备的标准测试装置。

编辑 刷新 关闭 删除

中冀联合屏蔽箱可提供一种RF隔离的试验环境,用于测试手机以及小型RF装置,应用在研发机构,服务部门,质量认证和制造商。此装置继承了在RF测试卡具设计方面多年的经验,性价比高,它将成为RF生产制造必备的标准测试装置。 产品介绍: 三角锥屏蔽箱说明书 本型号产品用于对各种小型射频设备进行测试,比如蓝牙、GPS(全球定位系统)接收机、便携式电话等。通过输入口施加的外部测试信号会在电磁波箱内部产生一种持续的可预测的测试场。如果在单元中正在传送由设备所产生的辐射场,则也可以使用测试接收器通过端口对其进探测。其独特的经济型设计使中等精度测量得到最优化。 产品应用: 主要应用于GSM、CDMA、3G手机DECT、蓝牙、便携式电话、PHS(小灵通)、PCS(个人通信系统)、WLL(无线本地环路)的开发、生产及维修。 性能指标: 1、机械特性: 操作方式:手动操作。 工作尺寸:(L) 344mm x (W) 380mm x (H) 715mm 箱体材料:铝合金 表面颜色:灰色、咖啡色 重量:约19Kg 2、屏蔽特性: 0.5~3.0GHz>80dB 100MHz-3GHz 测试点的场强:4.47μV/m,13dBμV/m@1μV 输入通过损失:25dB 3、连接端口规格: RF信号传输:SMA-N 2PCS DB25-1000PF 1PCS 4、其他特性: 操作温度:0~+50°C 存放温度:-10~+60°C

编辑 刷新 关闭 删除

中冀联合屏蔽箱可提供一种RF隔离的试验环境,用于测试手机以及小型RF装置,应用在研发机构,服务部门,质量认证和制造商。此装置继承了在RF测试卡具设计方面多年的经验,性价比高,它将成为RF生产制造必备的标准测试装置。 1、产品型号:SMD4020 2、产品名称:半自动屏蔽箱 (Pneumatic Shielding Box ) 3、技术指标: 隔离度(ISOLATION): 60dB UP(2-6GHz) RF连接器(RF Compressor): SMA×3 操作方法(Operation Method) 手动动作 外形尺寸(Outline Dimension): 420*220*280 mm 内部尺寸(Inline Dimension): 390*180*250mm 操作温度(Operation Temperature): 0°C -50°C 贮藏温度(Storage Temperature): -10°C -60°C 滤波器(filter) DB37*2+USB*2+DB9*4 外观颜色(color) 米黄色(可依客户要求选用) 重量(weight) 15KG

编辑 刷新 关闭 删除

中冀联合屏蔽箱可提供一种RF隔离的试验环境,用于测试手机以及小型RF装置,应用在研发机构,服务部门,质量认证和制造商。此装置继承了在RF测试卡具设计方面多年的经验,性价比高,它将成为RF生产制造必备的标准测试置。 产品名称:M4070侧拉式手动屏蔽箱 产品代号:1830 应用领域:适用于无线通讯测试、EMI测试、耦合测试、RF功能测试. 产品特点: 工作空间:(L)400MM*(W)400MM*(H)760MM 屏蔽效果:大于80DB,高达5.8GHZ的泄漏测试 RF信号传输接口:根据要求可选 滤波器:根据要求可选

编辑 刷新 关闭 删除

产品介绍: M3020是一款手动屏蔽箱,主要应用于产线测试时的屏蔽。该屏蔽箱采用铝合金材料铸造而成,屏蔽密合性好,且结构牢固。另外,可根据客户需求,配置相应的I/O数据接口。该屏蔽箱屏蔽系数高达80dB,是目前最为经济且实用的屏蔽测试箱,它低廉的价格可以为企业减少不必要的开支,该产品已成功获得国内外客户认可,并得到好评。 产品代号:1075 产品特点: 􀂾 ◆采用铝合金材料,加以坚固可靠的设计 􀂾 ◆采用最新屏蔽材料,吸波能力强,阻隔能力好 􀂾 ◆齐全的测试接口设计,让您更方便的与测试仪配套 􀂾 ◆采用挤压式封口设计,让您得到更好的屏蔽效果 产品应用: M3020屏蔽箱适用于无线通讯测试、EMI测试、耦合测试、RF功能测试等。 性能指标: 1、机械特性: 操作方式:手动操作。 工作尺寸:(L) 330 x (W) 200 x (H) 160 mm 箱体材料:铝合金 表面颜色:灰色、咖啡色 重量:约7Kg 2、屏蔽特性: 1.7~2.4GHz>80dB 、5.8GHz >70dB 3、连接端口规格: RF信号传输:SMA×4PCS 滤波器:(根据客户要求可定做) 4、其他特性: 操作温度:0~+50°C 存放温度:-10~+60°C 产品介绍: M3020是一款手动屏蔽箱,主要应用于产线测试时的屏蔽。该屏蔽箱采用铝合金材料铸造而成,屏蔽密合性好,且结构牢固。另外,可根据客户需求,配置相应的I/O数据接口。该屏蔽箱屏蔽系数高达80dB,是目前最为经济且实用的屏蔽测试箱,它低廉的价格可以为企业减少不必要的开支,该产品已成功获得国内外客户认

编辑 刷新 关闭 删除

D4040屏蔽箱说明书 D4040是一款气动屏蔽箱,其工作尺寸大,适用于无线网卡,无绳电话及一些比较大的无线通讯设备的检测。该屏蔽箱采用铝合金材料铸造而成,屏蔽密合性好,且结构牢固。其操作采用电气控制,简单省力。另外,可根据客户需求,配置相应的I/O数据接口。该屏蔽箱屏蔽系数高达80dB,测试频率可达6GHz,是目前最为经济且实用的屏蔽测试箱,它低廉的价格可以为企业减少不必要的开支,该产品已成功获得国内外客户认可,并得到好评。 产品代号:0775 产品特点: 􀂾 ◆采用铝合金材料,加以坚固可靠的设计 􀂾 ◆采用最新屏蔽材料,吸波能力强,阻隔能力好 􀂾 ◆齐全的测试接口设计,让您更方便的与测试仪配套 􀂾 ◆采用挤压式封口设计,让您得到更好的屏蔽效果 ◆内部空间宽大,使用更多产品测试 产品应用: D4040屏蔽箱适用于无线通讯测试、EMI测试、耦合测试、RF功能测试等。 用于小型通讯产品,如GSM、CDMA、3G手机、无绳电话的开发,蓝牙等产品的生产及维修。 性能指标: 1、机械特性: 操作方式:手动操作。 外形尺寸:(L) 465 x (W) 425 x (H) 325 mm 工作尺寸:(L) 400 x (W) 400 x (H) 240 mm 箱体材料:铝合金 表面颜色:灰色、咖啡色 重量:约30Kg 2、屏蔽特性: 1.7~2.4GHz>80dB 、5.8GHz >70dB 3、连接端口规格: RF信号传输:SMA×4PCS 滤波器:AC滤波器×1PCS 四合一滤波器×1PCS(可定做) 根据需求可选 4、其他特性: 操作温度:0~+50°C 存放温度:-10~+60°C 特别功能:启动
