电厂PLC机组转速监控装置ZKZ-4齿盘测速 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； 1．PLC系统经内部分频后生产测量定时脉冲，周期为50us，其测量精度可达0.01Hz，稳定性高，长期不变。 2．显示电路采用高亮度动态显示方案。 3．信号输入回路有光电隔离。将信号周期取入PLC内，再换算成对应的频率、转速百分比等内容提供显示、记忆。 4．9路输出信号经过放大后驱动继电器输出，其中8个动作点与所定的转速百分比对应，实测转速达到设定值时，对应输出接点动作。 ◆测量信号路数：一路脉冲信号、一路残压信号。 ◆测量频率范围：电频率：0.05～100Hz 机械盘脉冲：＜5KHz ◆测量精度：非线性度＜1% ◆数显内容：发电机频率，转速百分比，各路输出整定值，高转速记忆。 ◆开关量输出信号：转速值信号：7路，每点可由用户在所定范围内整定。 蠕动监测信号：1路装置故障 报警信号：1路，装置异常时接点闭合 ◆模拟量输出：4～20mA（对应于机组转速%Ne～200Ne） ◆输出接点容量:5A/250VAC,2A/30VDC ◆工作环境：温度0～50℃温度＜85%RH ◆外形尺寸：盘装360×320×120mm ◆工作方式：连续 ◆电源：DC220V DC110V或AC220V/50HZ， ◆功耗：30W

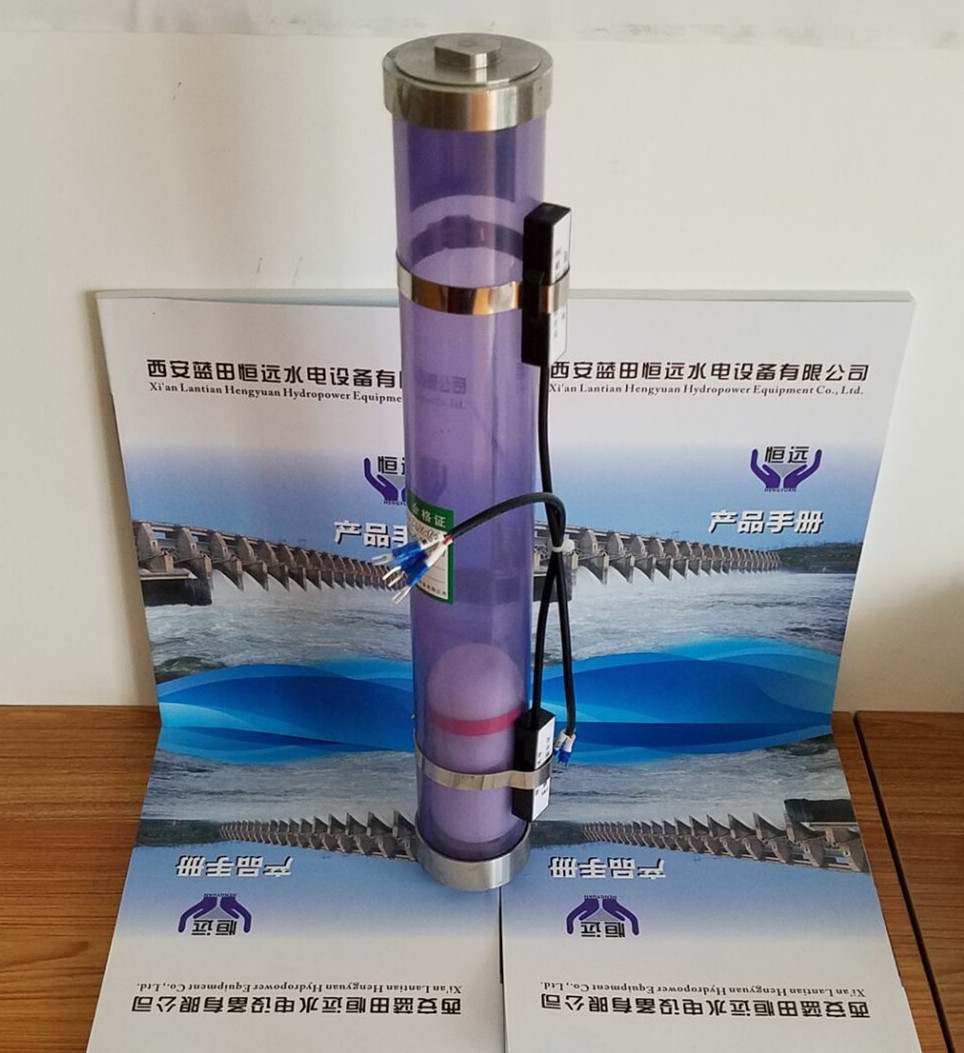

ZUX液位计、ZUX-12-300液位信号计 ZUX型液位信号器结构简单而实用，将磁浮子装于有机玻璃管内，浮子随着液位的升降而上下移动，可以醒目地直观被测液位的状态。在管壁外紧贴地装有若干个磁记忆开关，它们的位置可根据需要方便地分别进行整定。所以本型液位信号计既能正确反映液位又能发出相应的液位信号，供报警或远距离监控使用。 当磁浮子平行于磁记忆开关（行程开关）的长方向移动，到达双方磁耦合作用范围的某点时，磁记忆接点便动作，而且当磁浮子以原方向继续移动至离开磁记忆接点后，该接点仍保持动作的记忆状态，只有当磁触头以返回方向移动又经过该点并至磁耦合作用释放后，该磁记忆接点才复位到原始状态。这样，当磁浮子与磁记忆接点作相对往复移动时，就可在所整定的位置上发出具有记忆功能的动合／动断信号。 PTS11压力变送器 PSP10压力开关 ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置? 3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置? 6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置? 10、ZDL-M轴电流监测装置? 11、ZDL-P可编程轴电流监测装置 SWJ水位监测仪33、SWJ-3水位-水头监测装置?? 34、WP-C温度监测仪? 35、WP-D温度巡检仪 ZUX液位信号计

机组齿盘测速装置ZKZ-3转速信号监控装置 zkz-3/t型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 ■zkz-3/t型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20ma 电流输出，可选485（modbos rtu）通讯输出，可以方便的与全厂计算机监控系统连接。 测量信号路数： 一路脉冲信号、一路pt信号（或永磁机信号） 测量频率范围： 0.05～100hz 测量精度： 非线性度＜1%，转速死区＜0﹒02% 数显内容： 发电机频率，转速百分比，各路输出整定值。 开关量输出信号： 转速值信号：8路，每点可由用户在所定范围内整定。 机组蠕动报警输出信号1路（spst） 装置电源故障报警信号1路 模拟量输出： 4～20ma(对应于机组转速0%ne～200%ne) 通讯输出： 485（modbos rtu） 工作环境： 温度0～50℃ 湿度＜85% 外形尺寸： 盘装160×80×250mm 工作方式： 连续 电源： dc110～340v或 ac85～265v/50hz

一、概述 ZKZ-4型转速监控装置外接转速脉冲传感器、或残压实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 二、特点 ■ ZKZ-4型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■ 转速测量采用了变闸门测周期的先进测量原理，具有测量精度高、实时性强的特点； ■ 装置测控精度只决定于PLC晶振的误差和稳定性； ■ 转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对10个转速出口值进行一定范围的整定。 ■ 该装置还具有标准4~20mA 电流输出，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 ■ 该装置还具有标准modbus-RTU 协议，通过RS485与计算机接口，可作为水电厂全厂计算机监控系统的组成部分。 三、技术参数 ■ 装置故障报警信号：1路，装置异常时接点闭合。 ■ 模拟量输出：4～20mA(对应于机组转速0%Ne～200%Ne) ■ modbus-RTU通讯：机组频率和各报警点输出。 ■ 输出接点容量：5A/250VAC，?5A/30VDC ■ 工作环境：温度0～50℃ 湿度＜85% ■ 外形尺寸： 盘装484×320×134mm ■ 电源：DC220V 或AC220V/50Hz,DC110V任选（订货时确定） ■ 功耗： 50W

一、概述 ZKZ-3/T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。 二、特点 ■ZKZ-3/T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表； ■转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点； ■装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化； ■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。 ■该装置还具有标准4～20mA电流输出，可选RS485（MODBOS RTU）通讯输出，可以方便的与全厂计算机监控系统连接。
