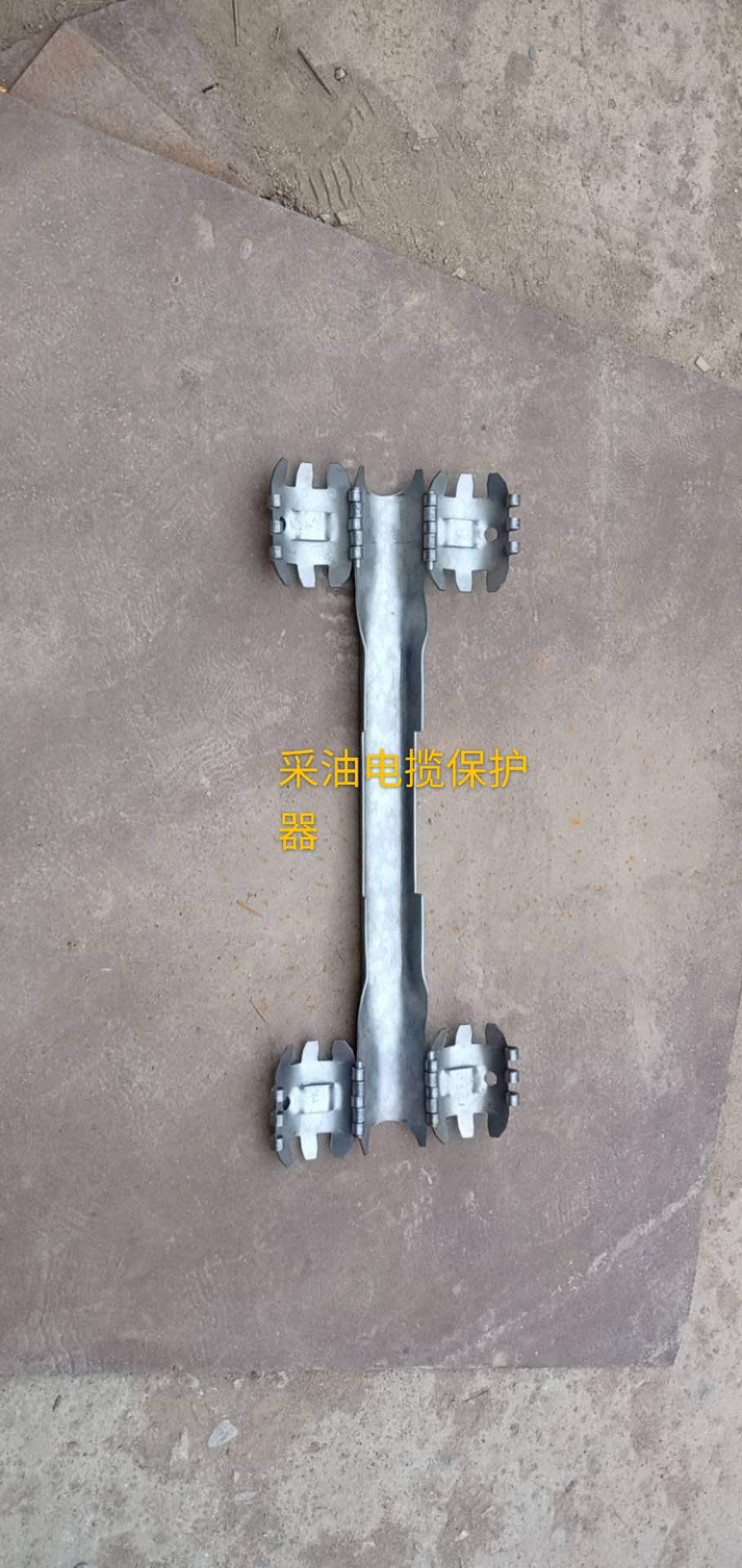

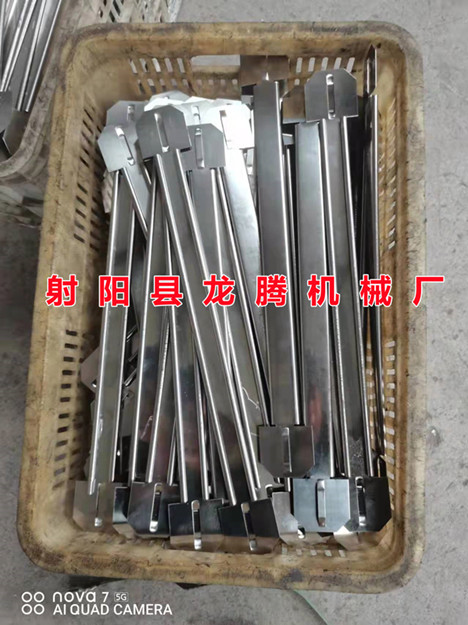

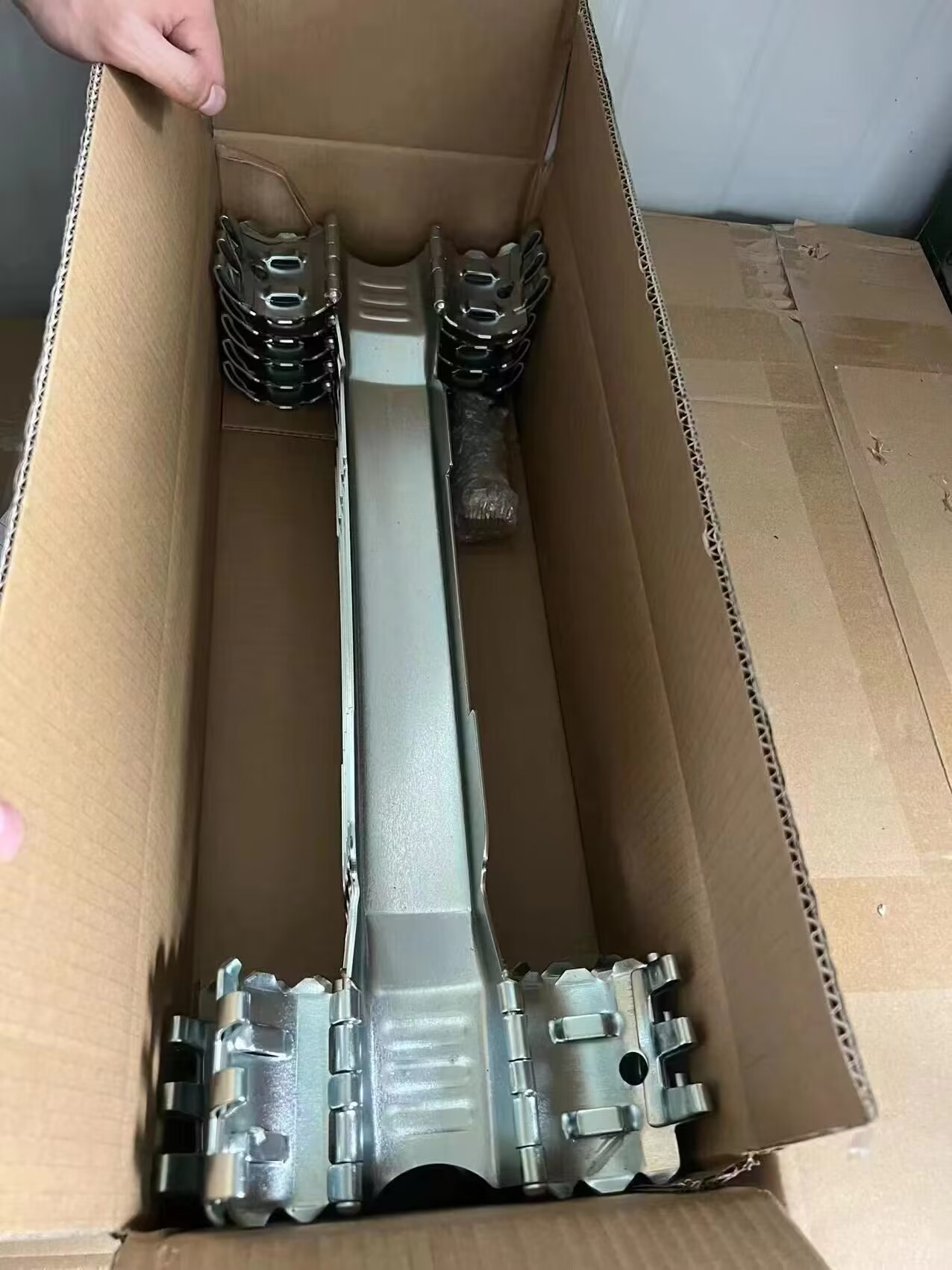

多种冲压式电缆保护器装置非标定制样品潜油泵电缆保护器生产 本实用新型专利技术涉及一种井下套管定向射孔专用冲压型电缆保护器，包括主体护板、与所述主体护板固定连接的三个结构相同的短节，所述主体护板上设有用于安装所述短节的三对尺寸相同的卡槽，所述短节装配时朝向一致。本实用新型专利技术中电缆与主体护板整体接触，程度增大了接触面积，能够提供充足的摩擦力，保证电缆在下井过程中不发生打滑。三个短节布置在保护器的两端和中间，卡爪上设有窗口增强回弹，使保护器整体受力均匀抓力牢靠，可有效防止套管定向射孔时保护器因受到冲击而发生侧向转动。 现有套管定向射孔冲压型电缆保护器，把常规接箍型冲压保护器从中间分解成两段，分别搭接焊接在长1500mm的主体护板的两端，再另外使用一个单独的保护器短节，焊接在主体护板的中间。这种保护器存在着缺陷，由于护板与三个卡爪都采用焊接连接，产品的强度直接受焊接质量影响，存在焊接质量因素影响大、加工效率低等问题；另外，主体护板焊接在外侧，由于钢板的厚度差使得电缆在内侧只与两头和中间的钢板有接触，大大缩小了电缆的接触面积，降低了电缆的摩擦力，在下井及射孔时，保护器不能给电缆足够的摩擦力来抵抗滑动和转动，影响完井作业。

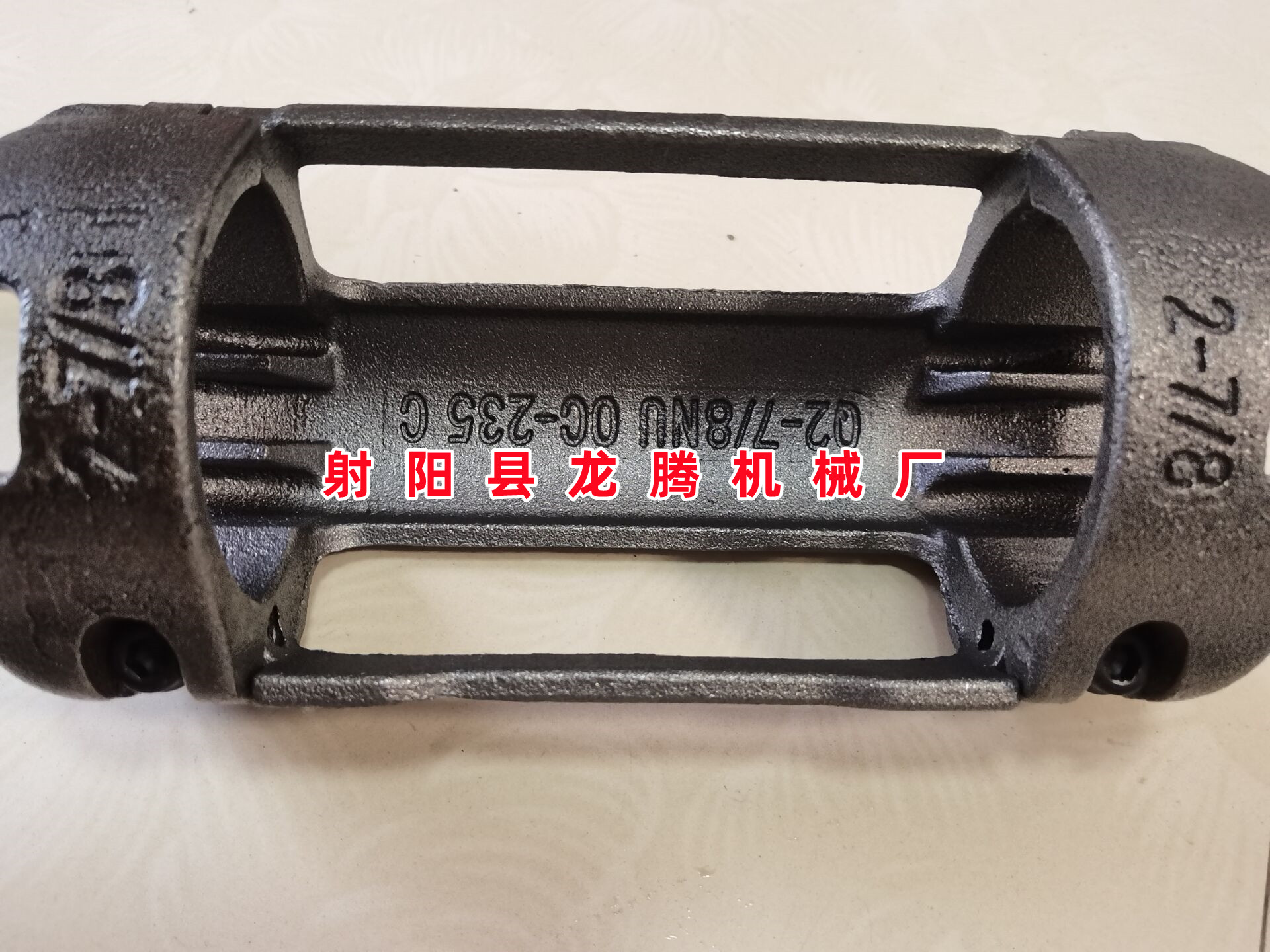

2? 铸钢潜油泵电缆保护器厂价直销水玻璃井下电缆保护器 本实用新型涉及油井井下油管上用于固定和保护管线的保护装置，特别涉及一种适用于套管内径小的使用工况的铸造型电缆保护器。背景技术在油井完井工程中，需要安装油管在套管内，油管与套管之间有一定的环空空间而满足电潜泵、油管之间接箍等上下的需要。电缆保护器是一种安装在油管上或相邻分油 管接箍等位置的用于固定和保护电缆线和数据线的保护装置。目前，常见的电缆保护器为铸造型电缆保护器，其由卡体、一个或两个卡环构成，卡体的内圈上设有线槽。卡体和卡环在一侧通过销轴铰接铸造电缆保护器广泛应用于交叉接头，油管，安全阀保护，完井，固定，修井和仪表完井。 电缆保护器的主体通过使用材料的精密铸造制成，以确保产品的可靠性。 特的流线型设计可防止生产油管动态运动过程中损坏，并确保量规复杂性的连续性和准确性。 由于没有单的零件或插针，因此可以安装电缆保护器，从而降低了挂起风险。 而且，它可以轻松卸载，并且仍然允许重新安装。

油管电缆保护器批发直销现有模具简易潜油泵电缆保护器 目前油田潜油电泵井普遍采用电缆卡子作为井下动力电缆的固定工具，这种固定方式成本低、操作简单，但存在着重复利用率低、电缆保护固定效果差、配套施工工具易损坏等问题，针对这一问题，前期我公司生产了双联/单联电缆保护器系列产品，在实际操作使用过程中，该系列产品达到了强度高、保护性能好、重复利用率高的应用效果，但施工时施工人员需用锤击工具安装拆卸锁紧销，效率较低且锁紧销容易丢失。为此，我公司研究设计了双联/单联自锁式电缆保护装置。 油管电缆保护器批发直销现有模具简易潜油泵电缆保护器 二、工作原理 双联自锁式电缆保护装置包括护板主体、二个连接体、二个压锁帽、二个挂环和二个保护层，护板主体一侧的两端各与连接体的一端转动连接，每个连接体的另一端与挂环转动连接，压锁帽与挂环的一端转动连接，每个挂环上开有孔，护板主体另一侧的两端上分别设有与挂环的孔相匹配的挂钩，挂环与主体通过挂钩活动连接，保护层设在主体的内壁上。 单联自锁式电缆保护装置包括主体、连接体、压锁帽、挂环和保护层，主体的一端与连接体一端转动连接，连接体的另一端与挂环转动连接，压锁帽与挂环的一端转动连接，挂环上开有孔，主体的另一端上设有与挂环的孔相匹配的挂钩，挂环与主体通过挂钩活动连接，保护层设在主体的内壁上。 油管电缆保护器批发直销现有模具简易潜油泵电缆保护器

一、设计思路 江苏盐城冲压件油田电缆保护器厂家生产销售双联电缆保护器 目前油田潜油电泵井普遍采用电缆卡子作为井下动力电缆的固定工具，这种固定方式成本低、操作简单，但存在着重复利用率低、电缆保护固定效果差、配套施工工具易损坏等问题，针对这一问题，前期我公司生产了双联/单联电缆保护器系列产品，在实际操作使用过程中，该系列产品达到了强度高、保护性能好、重复利用率高的应用效果，但施工时施工人员需用锤击工具安装拆卸锁紧销，效率较低且锁紧销容易丢失。为此，我公司研究设计了双联/单联自锁式电缆保护装置。 二、工作原理 双联自锁式电缆保护装置包括护板主体、二个连接体、二个压锁帽、二个挂环和二个保护层，护板主体一侧的两端各与连接体的一端转动连接，每个连接体的另一端与挂环转动连接，压锁帽与挂环的一端转动连接，每个挂环上开有孔，护板主体另一侧的两端上分别设有与挂环的孔相匹配的挂钩，挂环与主体通过挂钩活动连接，保护层设在主体的内壁上。 单联自锁式电缆保护装置包括主体、连接体、压锁帽、挂环和保护层，主体的一端与连接体一端转动连接，连接体的另一端与挂环转动连接，压锁帽与挂环的一端转动连接，挂环上开有孔，主体的另一端上设有与挂环的孔相匹配的挂钩，挂环与主体通过挂钩活动连接，保护层设在主体的内壁上。 三、操作规程 当电泵的整套机组下入井筒后，从接根油管开始，每根油管上安装一个双联自锁式电缆保护装置，其位置将接箍卡位主体限位部分对准油管接箍处，每根油管中部安装一个单联联自锁式电缆保护装置，安装工序如下： 1、 打开保护器挂锁固定机构，使其保护层部分对准大扁电缆； 2、 将保护器挂环套入挂钩后，回压压锁帽，利用张紧力实现牢固固定； 3、 重复以上操作程序，完成安装。

潜油电泵系统 　　 　　潜油电泵系统由地面设备、电力传输和井下机组三大部分组成。 　　 　　地面设备包括变压器、控制柜（变频柜）、接线盒等。电力传输由动力电缆、引接电缆等组成。 　　 　　井下机组由潜油电机、保护器、分离器（或吸入口）和多级离心泵组成。根据需要，一般井下还要安装扶正器、单流阀、泄流阀、牺牲阳极、传感器等装置。 　　 　　为适应不同生产套管的油井，潜油电泵系统被设计成不同的规格系列，可应用于5"、51／2"、7"、85／8"、95／8"以上等生产套管。 　　 　　排量：30—2800m3／d（200-17500BPD） 　　扬程：＜3800m（12460FT） 公司还有；100QJ井用泵，100QJ深井潜水泵，小型深井潜水泵，长轴深井泵，天津不锈钢潜水泵，QJH海水潜水泵，QJR热水潜水泵，排污泵，矿用潜水泵，防爆潜水泵，化工泵，轴流泵，里茨泵，潜水电泵，潜水电机等。。。。。

由于潜油电泵的机组与是在地面以下两千多米的井底工作，工作环境非常恶劣（高温、强腐蚀等），传统的供电方式-----全压、工频使它故障频繁，运行成本大增。潜油电泵损坏后提到地面上来修理，仅工程费一项就达五万元，价值十万元的电缆平均提上放下五次就须更换，潜油电泵平均每十个月就须维修一次，维修费用约八万元。传统的供电方式危害甚多，例如： 1、潜油电泵全速运转，当井下液量不富余时，容易抽空，甚至造成死井，一旦死井，则损失惨重。 2、油田供电电压常有波动，使电机欠励磁或过励磁，电机被烧时有发生。 3、两千米的井下电缆带来了150V左右的线路损耗，由于这部分损耗无法补偿，从而影响了电机的正常工作。 （二）潜油电泵专用变频器的应用 潜油电泵在工频启动时，启动电流大，电机电缆的压降较大，使得电机电缆在启动过程中的反压较高，使绝缘性能降低，每次开机都会使电泵寿命大打折扣，大大影响了潜油电泵的使用寿命。潜油电泵在正常工作时，普遍存在着电机负载率较低的情况，“大马拉小车”现象严重。潜油电泵的功率因数都较低，无功损耗较大，耗电量多。根据油田开发方案的要求，潜油电泵应根据地质情况的变化，调节抽油量。传统的调节方式是靠更换油嘴来调节产量，这样既造成能量损失又不能精确地控制。有时使得电机与泵长期在高压状态下运行；有时使得油井出沙严重，使设备寿命缩短，不能符合开发方案的要求。要解决以上问题，只有采用变频控制系统，调节油压、调节产量。我们对胜利油田的二十多口电泵井进行了变频运行改造，起到了良好的效果。 潜油电泵专用变频器有以下特点： 1、可实现电泵软启动、软停车，延长电泵的使用寿命，保护电机、电缆，节约维修费用。

潜油电泵系统 　　 　　潜油电泵系统由地面设备、电力传输和井下机组三大部分组成。 　　 　　地面设备包括变压器、控制柜（变频柜）、接线盒等。电力传输由动力电缆、引接电缆等组成。 　　 　　井下机组由潜油电机、保护器、分离器（或吸入口）和多级离心泵组成。根据需要，一般井下还要安装扶正器、单流阀、泄流阀、牺牲阳极、传感器等装置。 　　 　　为适应不同生产套管的油井，潜油电泵系统被设计成不同的规格系列，可应用于5"、51／2"、7"、85／8"、95／8"以上等生产套管。 　　 　　排量：30—2800m／d（200-17500BPD） 　　扬程：＜3800m（12460FT）
